Насосная установка 5ЦА-320С

Насосная установка 5ЦА-320С предназначена для нагнетания в скважины различных жидких сред при их цементировании в процессе бурения и капитального ремонта, а также при проведении других промывочно-продавочных работ в нефтяных и газовых скважинах в труднодоступных районах с умеренным климатом.

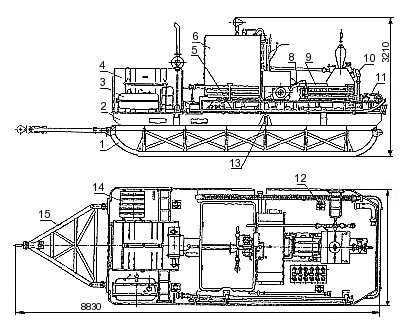

Рис. 6.5. Hacocная установка 5ЦА-320С: 1 — сани; 2 - монтажная рама; 3 - бензиновый бак; 4 - силовой агрегат с двигателем ЯМЗ-238; 5 - карданный вал привода насоса 9Т; 6 - мерный бак; 7 - пост управления; 8 — насос 9Т; 9 - вспомогательный трубопровод; 10 - напорная линия; 11 - приемная линия; 12 - палец крепления внешней подвески вертолета; 13 - стремянка крепления монтажной рамы к саням; 14 - аккумуляторная батарея; 15 - дышло саней

Насосная установка, смонтированная на раме, состоит из силового агрегата, насоса, мерного бака, вспомогательного трубопровода, манифольда и системы управления.

Силовой агрегат выполнен на базе дизельного двигателя с двухдисковой фрикционной муфтой сцепления постоянно-замкнутого типа и коробкой передач. Оборудования системами водяного охлаждения и смазки, а также подогревателем ПЖД-44 для запуска дизельного двигателя в холодное время года.

Для обеспечения работы насоса во всем диапазоне давлений и подач он укомплектован сменными втулками и поршнями трех типоразмеров.

В приемную линию насоса жидкость поступает из мерного бака, а также из постороннего источника.

Напорная линия насоса оборудована воздушным компенсатором, предохранительным клапаном, разделителем с манометром и пробковыми кранами.

Мерный бак разделен перегородкой на два равных отсека; в каждом отсеке установлены мерные линейки, донные клапаны и наливные патрубки. Под донными клапанами расположена приемная камера, соединяющая приемный трубопровод с любым отсеком мерного бака.

Насосная установка укомплектована приемным шлангом и напорным вспомогательным трубопроводом с шарнирными коленами для соединения с блоком манифольда или с устьем скважины.

Управление установкой централизованное, с поста, расположенного на платформе у мерного бака.

Масса установки позволяет транспортировать ее вертолетом МИ-6 на внешней подвеске, а также на санях или прицепе - тягачом. При обслуживании морских скважин установка может быть установлена на различных судах.
