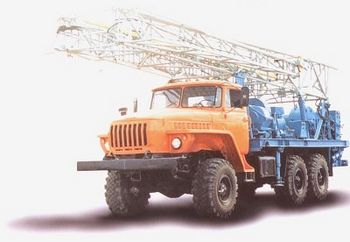

Самоходные буровые агрегаты 1БА15в.02. и БА15.06 Самоходные буровые
агрегаты 1БА15в.02. и БА15.06 предназначены для геологоразведочного и
эксплуатационного бурения скважин на воду роторным способом в
породах мягкой и средней твердости с прямой промывкой забоя.
Самоходный буровой агрегат 1БА15н.01 предназначен для
структурно-поискового бурения на нефть, газ и другие полезные
ископаемые роторным способом в породах мягкой и средней твердости с прямой
промывкой забоя.
Самоходный буровой агрегат БА15к.01 предназначен для
бурения роторным способом с обратной промывкой забоя
скважин большого диаметра в породах мягкой и средней
твердости.
Буровые агрегаты представляют собой группу унифицированных
буровых агрегатов, смонтированных на шасси МАЗ-533702, Урал-4320-0001916-40,
оснащенных различными механизмами в соответствии с применяемой потребителем
технологии сооружения скважин. Их отличает высокая производительность, простота
в управлении, надежность, удобство в обслуживании и ремонте.
1БА15В.02
Основное оборудование бурового агрегата 1БА15В.02:
- буровой блок (ротор Р-410, двухбарабанная лебедка, мачта высотой 18,6
метров с полатями верхового рабочего, буровой насос НБ50, генератор,
подсвечник, вертлюг, манифольд, гидрораскрепитель) на шасси МАЗ-533702
- компрессорный блок ПК15Б на автоприцепе МАЗ-8925 для освоения скважин;
- инструментальный блок БА15-71 сб на автоприцепе МАЗ-8925 для перевозки
бурильных труб;
- гидросмеситель, рабочая площадка, рабочая труба, бурильный и
спускоподьемный инструмент.
БА15.06
Основное оборудование бурового агрегата БА15.06:
- буровой блок монтируется на шасси Урал-4320-0001916-40 с двигателем
ЯМЗ-236НЕ и имеет все конструктивные особенности бурового блока агрегата
1БА15в.02 от которого он отличается коробкой отбора мощности с главным
фрикционом, лебедкой с дисковой пневмомуфтой, наличием сварочного
трансформатора;
- компрессорный блок ПК15Б на автоприцепе МАЗ-8925 для освоения скважин;
- инструментальный блок БА15-71 сб на автоприцепе МАЗ-8925 дляперевозки
бурильных труб;
- гидросмеситель, рабочая площадка, рабочая труба, бурильный и
спускоподьемный инструмент.
1БА15Н.01
Основное оборудование бурового агрегата 1БА15Н.01:
- буровой блок (ротор Р-410, лебедка однобарабанная. мачта высотой 18,6
метров с полатями верхового рабочего, буровой насос НБ50, генератор, вертлюг,
манифольд) на шасси МАЗ-533702;
- насосно-силовой блок НП15А с насосом типа НБ125 на автоприцепе МАЗ-8925;
- гидросмеситель, рабочая площадка, подсвечник, рабочая труба, бурильный и
спускоподьемный инструмент.
БА15К.01
Основное оборудование бурового агрегата БА15К.01:
- буровой блок (откидной ротор Р-410, лебедка двухбарабанная, наклонная
мачта высотой 16,5 метров, буровой насос НБ50, генератор, вертлюг, манифольд)
на шасси МАЗ-533702;
- компрессорно-энергетический блок ПКЭ15 на автоприцепе МАЗ-8925;
- вспомогательный блок БА15-271 сб на автоприцепе МАЗ-8925 для перевозки
бурильных труб;
- рабочая площадка, рабочая труба, бурильный и спускоподьемный
инструмент.
По заказу потребителя все агрегаты типа БА15 могут дополнительно
комплектоваться:
- насосно-силовым блоком НП15А с насосом типа НБ125 на автоприцепе МАЗ-8925;
- компрессорным блоком ПК15Б на автоприцепе МАЗ-8925 для освоения скважин;
- компрессорно-энергетическим блоком ПКЭ15 (компрессор, генератор, сварочный
трансформатор) на автоприцепе МАЗ-8925 для освоения скважин, снабжение
агрегата электроэнергией, обеспечение сварочных работ и аварийного привода
бурового блока:
- инструментальным блоком БА 15-71 сб на автоприцепе МАЗ-8925 для перевозки
бурильных труб;
- мачтой высотой 19,7 метров;
- глиномешалкой.
Технические характеристики буровых агрегатов
| Допускаемая нагрузка, Кн(тс) |
196 (20) |
196 (20) |
196 (20) |
| Условная глубина бурения, м |
500 300 |
1000 |
250 |
| - бурильными трубами диаметром, мм |
73 89 |
60,3 - 63,5 |
150 (внутр.) |
| Рекомендуемый диаметр бурения, мм |
|
|
|
| - начальный |
394 |
295 |
1270 |
| - конечный |
190,5 |
93 |
490 |
| Силовой привод блоков: |
|
|
|
| - бурового |
Ходовой двигатель шасси ЯМЗ-236 или ЯМЗ-238 |
|
|
| - компрессорного ПК15Б |
Дизельный двигатель ЯМЗ-236 |
|
|
| - компрессорно-энергетического ПКЭ15 |
Дизельный двигатель ЯМЗ-236 |
|
|
| - насосно-силового НП15 |
Дизельный двигатель ЯМЗ-236 |
|
|
| Лебедка буровая: |
|
|
|
| - тяговое усилие на буровом барабане, кН (тс) |
51 (5,2) |
51 (5,2) |
51 (5,2) |
| Скорость подъема талевого блока, м/c: |
|
|
|
| - с дизельным двигателем ЯМЗ-236 |
0,2...1,39 |
0,2...1,39 |
0,2...1,39 |
| - с дизельным двигателем ЯМЗ-238 |
0,14...1,53 |
|
|
| Лебедка вспомогательная: |
(1БА15в.02) |
-- |
-- |
| - тяговое усилие на вспомогат. барабане, кН (тс) |
9,8 (1) |
-- |
-- |
| - скорость подъема талевого блока, м/c |
0,5...1,2 |
-- |
-- |
| Лебедка вспомогательная (тартальная): |
(БА15.06) |
|
|
| - тяговое усилие на вспомогательном (тартальном) барабане, кН (тс) |
24,5 (2,5) |
-- |
24,5 (2,5) |
| - скорость подъема талевого блока, м/c |
0,38...1,6 |
-- |
0,38...1,6 |
| Мачта: |
Складывающаяся с открытой передней гранью |
|
|
| - тип |
Вертикальная |
Наклонная |
|
| - расстояние от стола ротора до кронблока, м |
15,5 |
15,5 |
13,5 |
| - длина бурильной свечи, м |
12 |
12 |
9 |
| Ротор: |
P410 |
Р410 |
P410 с редуктором |
| - диаметр проходного отверстия, мм |
410 |
410 |
|
| - наибольший момент силы, Н·м (кгс·м) |
7840 (800) |
9800 (1000) |
|
| - частота вращения, с-1 (об/мин) |
1,08 (65) ... 4,08 (245) |
0,25 (15)...4,08(245) |
|
| Насос поршневой буровой: |
НБ50 |
НБ50 |
НБ50 |
| - идеальная подача, м3/ч (л/с) |
40,0 (11) |
40,0 (11) |
40,0 (11) |
| - наибольшее давление на выходе, Мпа (кгс/см2) |
6,2 (63) |
6,2 (63) |
6,2 (63) |
| Вертлюг: |
БА15-33Гсб |
БА15-33Гсб |
БА15-33Всб |
| - допускаемая нагрузка, кН (тс) |
196 (20) |
196 (20) |
196 (20) |
| - диаметр проходного отверстия, мм |
60 |
60 |
150 |
| Генератор: |
|
|
|
| - мощность, кВт |
30 |
30 |
30 |
| - напряжение, В |
400/230 |
400/230 |
400/230 |
| Емкость полатей верхового рабочего: - бурильные трубы o 60,3 мм, свеча
12 м , шт/м |
|
84/1000 |
-- |
| - бурильные трубы o 73 мм, свеча 12 м , шт/м |
42/500 |
|
-- |
| - бурильные трубы o 89 мм, свеча 12 м , шт/м |
25/300 |
|
-- |
| Подсвечник: |
|
|
|
| - допускаемая нагрузка, кН (тс) |
196 (20) |
196 (20) |
-- |
| Габаритные размеры бурового блока |
|
|
|
| - (транспортные), мм |
9880х2800х375010010 х 2800 х 3750 |
9880 х 2800 х 3750 |
9900 х 2500 х 3700 |
| Насосный блок НП15А |
-- |
Насос НБ125 |
-- |
| - идеальная подача, м3/ч (л/с) |
-- |
64,8 (18) |
-- |
| - наибольшее давление на выходе, Мпа (кгс/см2) |
-- |
16,7 (170) |
-- |
| Компрессорный, компрессорно-энергетический блок с винтовым
компрессором: |
ПК15Б |
-- |
ПКЭ15 |
| - подача, м3 /мин |
10 |
-- |
10 |
| - давление, Мпа (кгс/см2) |
0,7 (7) |
-- |
0,7 (7) |
| Инструментальный блок БА15-71 сб: |
|
|
|
| - допускаемая нагрузка, кН (тс) |
88,2 (9) |
-- |
-- |
| Вспомогательный блок БА15-271 сб: |
|
|
|
| - допускаемая нагрузка, кН (тс) |
-- |
-- |
70 (7) |
| Масса полного комплекта, кг |
28790 31900 |
27388 |
34290 |
|
|
|
|
