Цементосмесительная установка ЗАС-30

Цементосмесительная установка ЗАС-30 предназначена для транспортирования сухих тампонажных материалов, регулируемой подачи этих материалов и приготовления тампонажных растворов при цементировании нефтяных и газовых скважин в районах с умеренным климатом.

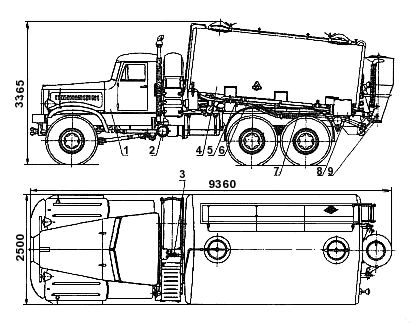

Рис. 6.13. Цементосмесительная установка ЗАС-30: 1 - автошасси КрАЗ-255Б; 2 - искрогаситель; 3 - трансмиссия; 4 - цистерна; 5 - пневмосистема; 6 - манифольд; 7 - брызговик; 8 - пульт управления; 9 - гидросмесительное устройство

Цементосмесительный агрегат состоит из цистерны, гидросмесительного устройства струйного типа, компрессора, пневмосистемы, водоподающего центробежного насоса, манифольда, трансмиссии и пульта управления.

Цистерна овального сечения, с двумя аэроднищами и сепаратором для деаэрации разгружаемого тампонажного материала.

Между кабиной автомобиля и цистерной на раме смонтирован ротационный компрессор - вакуум-насос РКВН-6.

Привод компрессора и насоса - от тягового двигателя автомобиля через коробку отбора мощности и карданные валы.

Система подачи цемента из цистерны — пневматическая.

Регулирование производительности разгрузки цемента осуществляется изменением давления воздуха и изменением сечения разгрузочного патрубка.

Управление установкой - централизованное, с поста, расположенного в хвостовой части установки у гидросмесительного устройства.

По требованию заказчика установка может быть укомплектована водоподающим насосом, в качестве которого применяют центробежный насос 4К-6.
