Насосная установка с цистерной АКПП-500

Насосная установка с цистерной АКПП-500 предназначена для транспортирования и нагнетания в скважины жидких сред при солянокислотной обработке призабойной зоны нефтяных и газовых скважин.

Насосная установка состоит из насоса, цистерны, вспомогательного трубопровода, манифольда и другого оборудования.

Насос - трехплунжерный горизонтальный с трансмиссией; установлен на раме за кабиной автомобиля.

Привод насоса - от тягового двигателя автомобиля через раздаточную коробку, коробку отбора мощности, карданную передачу и редуктор.

Для обеспечения всего диапазона давлений и подач насос укомплектован сменными плунжерами двух типоразмеров.

Цистерна, установленная на раме за насосом, служит для транспортирования соляной кислоты; она оснащена поплавковым указателем уровня. Внутренняя поверхность цистерны гуммирована.

Манифольд включает в себя всасывающую и нагнетательную линии. На нагнетательной линии расположены предохранительный клапан со срезным стержнем, запорная арматура и манометр.

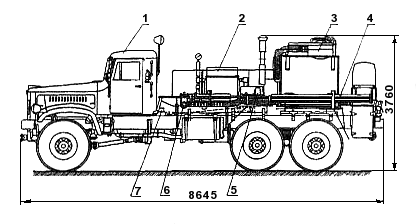

Рис. 6.2. Насосная установка с цистерной AKПП-500: 1 - автошасси КрАЗ-255Б; 2 - насос 5НК-500; 3 - цистерна; 4 - вспомогательный трубопровод; 5 — редуктор; 6 — манифольд; 7 - коробка отбора мощности
