Технические характеристики подъемного агрегата Нмаш-43А
Агрегат АзИНмаш-43А предназначен для проведения спускоподъемных операций при ремонте скважин. Он смонтирован на тракторе Т-100МБГС с увеличенной длиной опорной поверхности гусениц. Агрегат снабжен двухсекционной телескопической вышкой высотой 18 м. При работе вышку расчаливают четырьмя оттяжками. Кинематическая схема агрегата приведена на рис. 5.43.

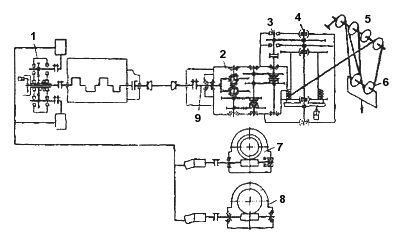

Рис. 5.43. Кинематическая схема АзИНмаш-43А: 1 - редуктор привода масляных насосов; 2 - коробка скоростей; 3 - приводной вал; 4 — барабан лебедки; 5 — кронблок; 6 - талевый блок; 7 - трубный ключ (автомат АПР); 8 — привод лебедки выдвижения вышки; 9 — двигатель трактора
На оси II коробки передач 22 на двух роликоподшипниках установлена
шестерня 17, при работе которой совместно с подвижной шестерней 18
осуществляется обратное вращение барабана. Каждая из четырех скоростей коробки
передач достигается одновременным включением обеих муфт.
На свободном конце ведомого вала IV установлена коническая шестерня 10 для передачи вращения конической шестерне 8 трансмиссионного вала V лебедочного блока. Вал силовой передачи, помещенный в герметичной масляной ванне станины, передает через шестерни 9 и 7 вращение барабанному валу VI. Барабан включается фрикционной муфтой.
