Технические характеристики буровых насосов
При проводке глубоких скважин применяют насосы У8-6М, У8-7М (рис. 1.14). Буровые насосы У8-6М и У8-7М, горизонтальные, поршневые, двухцилиндровые, двойного действия, состоят из гидравлической и приводной частей, смонтированных на общей раме. Гидравлическая часть насоса У8-6М состоит из следующих основных узлов: двух литых стальных гидравлических коробок, соединенных между собой снизу приемной коробкой, а сверху корпусом блока пневмокомпенсаторов.
На приемной коробке установлен всасывающий воздушный колпак. Приемная коробка насоса соединяет всасываемую трубу со всасывающими клапанами (рис. 1.13). Внутри гидравлических коробок устанавливают сменные цилиндровые втулки, внутренний диаметр которых выбирают в зависимости от требуемого давления и подачи насоса. Наружные размеры всех втулок одинаковы.

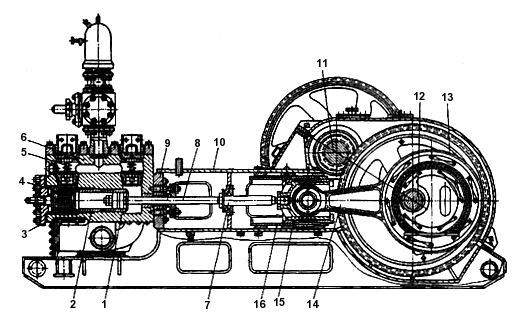

Рис. 1.14.
Буровой насос У8-7М: 1 — поршень; 2 — цилиндровая втулка; 3 — крышка
цилиндра; 4 — упорный стакан; 5 — нагнетательный клапан; 6 — корпус клапанной
коробки; 7 — надставка штока; 8 — шток; 9 — сальниковое уплотнение штока; 10 —
корпус насоса; 11 — трансмиссионный вал; 12 — коренной вал; 13 — ведомая головка
шатуна; 14 — шатун; 15 — ползун; 16 — направляющие ползуна
