Бурение скважины увеличенного диаметра при использовании струйной геотехнологии
По этому варианту (рис. 6.10) удаление грунта в объеме, равном объему вводимого раствора, осуществляется при бурении скважины, что требует увеличения ее диаметра по сравнению с размерами диаметров в применяемой обычной струйной геотехнологии.
Бурение ведут до заданной глубины колонны с полным удалением грунта, затем от забоя к устью скважины производят процесс струйного закрепления грунта с вращением монитора. Если бурение вели с промывкой, из скважины изливается вытесняемая растворогрунтовой смесью более легкая промывочная жидкость (вода или глинистый раствор). Уровень растворо-грунтовой смеси достигает верха колонны одновременно с окончанием процесса струйного закрепления, излива раствора и его потерь не происходит.

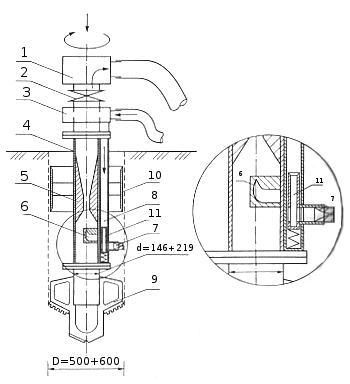

Рис. 6.10. Схема буровой колонны с гидроэлеватором и боковой насадкой
для струйного закрепления
1 - вертлюг для выдачи пульпы; 2 - затвор
гидроэлеватора; 3 - вертлюг для подачи воды (раствора); 4 - буровая колонна; 5 -
диффузор; 6 - сопло гидроэлева 7-боковая насадка для струйного закрепления; 8-
труба для подачи напорной воды; 9- буровое долото; 70- стабилизатор буровой
колонны; 11- клапан
Для осуществления технологии по этому варианту может быть использован, например, самоходный буровой станок вращательного бурения с обратной промывкой и диаметром долота до 500...600 мм. Для обратной промывки может быть, в частности, использовано насосное оборудование для струйной геотехнологии в комплекте с эжекторным или вихревым гидроэлеватором.
Струйный монитор целесообразно оснастить одной боковой насадкой, он может быть совмещен с буровой колонной, растворная насадка должна располагаться вблизи стенки скважины. Для восприятия реактивной отдачи струи на буровой колонне необходимо устанавливать стабилизатор. По этому варианту однокомпонентная технология может обеспечить диаметр грунто-бетонных колонн до 1,0... 1,2 м.
В связи с применением более тяжелого бурового оборудования данный вариант, очевидно, может иметь ограниченное применение, в частности, при свободной для работ площадке на объектах нового строительства. Удорожание работ в связи с более тяжелым оборудованием существенно меньше сокращения затрат за счет исключения потерь твердеющего раствора.
