Технические характеристики автоцистерн АЦН-11-257, АЦН-7,5-5334, Цр-7АП и Цр-7АПС
Нефтепромысловые автоцистерны АЦН-11-257, АЦН-7,5-5334, Цр-7АП и Цр-7АПС предназначены для транспортирования жидких сред (кроме кислот, щелочей и других агрессивных сред) температурой до +80°С и подачи их к передвижным насосным и смесительным установкам при гидравлическом разрыве пласта, цементировании скважин и других промывочно-продавочных работах.
Автоцистерны АЦН-11-257, АЦН-7,5-5334 и Цр-7АП можно использовать в районах с умеренным климатом, а автоцистерну Цр-7АПС - в районах с умеренным и холодным климатом (район 1 «б»).
Рис. 6.20. Нефтепромысловая автоцистерна АЦН-11-257: 1 - цистерна; 2 - установка искрогасителя; 3 - установка фары и тахометра; 4 - автошасси КрАЗ-257131А; 5 - огнетушитель ОУ-2; 6 - насосный блок; 7 — система самовсасывания; 8 — манифольд

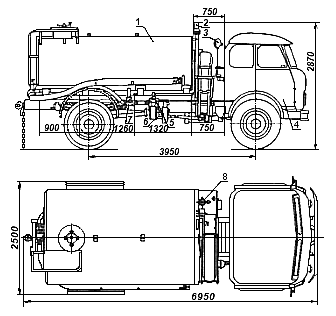

Рис. 6.21. Нефтепромысловая автоцистерна АЦН-7,5-5334: 1 - цистерна; 2 - установка искрогасителя; 3 - установка фары и тахометра; 4 - автошасси МАЗ-5334; 5 - система самовсасывания; 6 - насосный блок; 7 - манифольд; 8 - огнетушитель ОУ-2
Каждая автоцистерна включает в себя цистерну, насосный блок с системой самовсасывания, манифольд, трансмиссию и другое оборудование, смонтированное на автошасси.
Цистерна - сварная, с сечением овальной формы; оборудована волногасителями. В верхней части цистерны расположен люк-лаз с дыхательными клапанами на крышке и площадка с ограждением.
Цистерна оснащена указателем уровня поплавкового типа.
Подогрев жидкости в автоцистернах АЦН-11-257, АЦН-7,5-5334 и Цр-7АП - от постороннего источника тепла через трубопровод в цистерне; в автоцистерне Цр-7АПС - подогревателем ПЖД-44Б через жаровые трубы.
Привод насосного блока - от тягового двигателя автомобиля через коробку отбора мощности и редуктор.

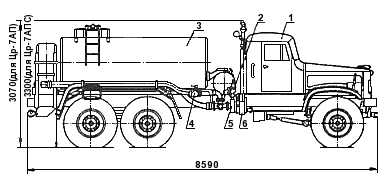

Рис. 6.22. Нефтепромысловые автоцистерны ЦР-7АП и ЦР-7АПС: 1 - автошасси КрАЗ-255Б; 2 - всасывающее устройство; 3 - цистерна; 4 - манифольд; 5 - центробежный насос 4НКЭ-5Х1 в блоке с редуктором-ускорителем; 6 - редуктор
