Сигнализатор уровня ультрозвуковой СУР-4
Габаритные размеры датчика ДПУ5 и вторичного преобразователя ПВСЗ даны на рисунках 1.2.1,1.2.2.
Схема соединения блоков прибора и внешних устройств представлена на рисунке I.2.3.

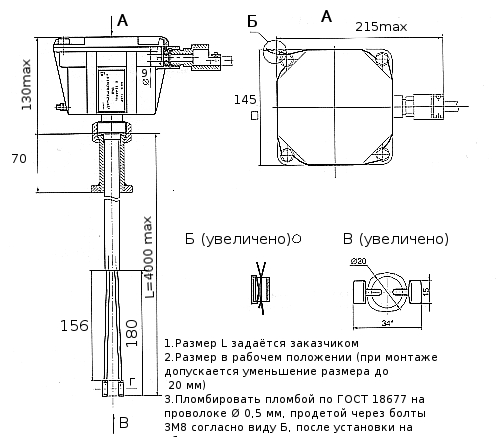

Рисунок I.2.1 - Габаритные размеры датчика ДПУ5
1. Размер L задается
заказчиком.
2. Размер в рабочем положении (при монтаже допускается уменьшение
размера до 20 мм).
3. Пломбировать пломбой по ГОСТ 18677 на проволоке Ø 0,5
мм. продетой через болты 3M8 согласно виду Б. после установки на объекте
заказчика.
Рисунок I.2.2 - Габаритные размеры вторичного преобразователя ПВСЗ

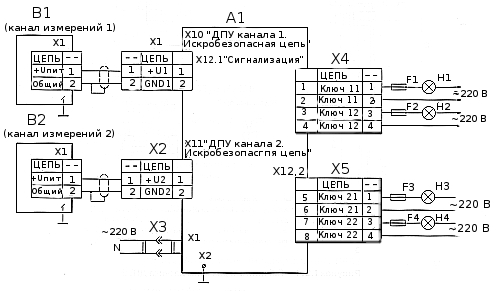

Рисунок I.2.3 - Схема соединений блоков прибора и внешних устройств
А1 - преобразователь вторичный сигнализатора ПВСЗ УНКР.436611.003;
В1, В2 - датчики положения уровня ДПУ5 УНКР.407713.012;
F1...F4 - вставки плавкие ВП2Б-1 2 А АГО.481.304 ТУ;
Н1...Н4 - устройства сигнализации;
Х1, Х2 -
вилка-клеммник 1С 2.5/2-STF-5.08 (входит в комплект поставки ПВСЗ);
ХЗ - розетка питания;
Х4,
Х5 - розетки-клеммники MSTV 2,5/4-ST-5,08 (входит в комплект
поставки ПВСЗ).
Примечания
1 Допускается в качестве устройств сигнализации
использовать;
- лампы накаливания мощностью не более 60 Вт;
- индуктивную
нагрузку (обмотки реле) с устройствами демпфирования напряжения.
2 Допустимое
сечение проводов, подключаемых к разъемам Х1, Х2. Х4 и Х5, от 0,2 до 2,5
мм2.
