Описание датчика натяжения САФ.ДНТ-П
Датчик натяжения проволочный (далее САФ.ДНТ-П) предназначен для контроля силы натяжения проволоки при спуско подъемных операциях оборудования, инструмента и аппаратуры исследования скважин. Датчик устанавливается на укладчик проволоки, имеет не большие габариты и вес, что позволяет использовать его во многих установках, предназначенных для исследования и ремонта скважин.

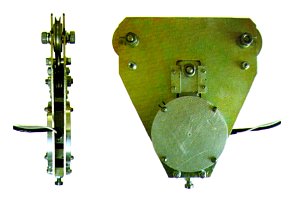

САФ.ДНТ-П выполнен в виде единого блока, состоящего из двух съемных роликов, нажимного ролика, датчика силы и регулировочного болта. Сигнал с датчика натяжения проволочного передается блоку индикации и регистрации параметров СПО серии САФ.СПС.
Возможности:
- Измерение сигналов с датчика натяжения;
- Выдача сигнала натяжения в блок индикации и регистрации параметров СПО серии САФ.СПС.
Технические характеристики проволочного датчика натяжения САФ.ДНТ-П
|
Диаметр проволоки, мм |
1,8...3 |
|
Диаметр роликов, мм |
62 |
|
Длина окружности, мм |
157 |
|
Максимально допустимая нагрузка, кг |
2000 |
|
Диапазон измерения натяжения, кг |
10...999 |
|
Дискретность показаний, кг, не более |
± 5 |
|
Погрешность, %, не более |
5 |
|
Напряжение питания, В |
10...27 |
|
Ток потребления, не более, мА |
30 |
|
Параметры выходных сигналов датчика натяжения: |
0...5 |
|
Диапазон рабочих температур, °С |
-40...+55 |
|
Степень защиты |
IP68 |
|
Климатическое исполнение |
УХЛ3 |
|
Исполнение взрывозащиты |
1ЕхmllАТ4 |
|
Условия хранения в упаковочном ящике |
2С |
|
Группа механического исполнения |
М34 |
|
Габариты устройства, мм |
200×220×50 |
|
Масса, кг, не более |
4 |
