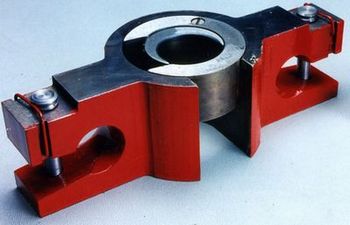

Двухштропные элеваторы типа ЭХЛ (ТУ 3668-004-00220302-96)
Двухштропные элеваторы типа ЭХЛ предназначены для захвата и удержания на весу насосно-компрессорных труб в процессе спускоподъемных операций при текущем и капитальном ремонтах эксплуатационных скважин в условиях умеренного и холодного климата макроклиматических районов по ГОСТ 16350-80, климатическое исполнение: У, ХЛ; категория изделия I по ГОСТ 15150-69.
| Шифр элеватора |
Максимальная
грузоподъёмность, кн (тс) |
Удельный диаметр
захватываемых труб, мм |
Габаритные размеры, мм, |
Масса, кг | ||
| L | B | H | L | |||
| ЭХЛ 60-15 | 1500 (15) | 60 | 370 | 155 | 110 | 18 |
| ЭХЛ 73-25 | 2500 (25) | 73 | 370 | 160 | 130 | 20 |
| ЭХЛ 89-35 | 3500 (35) | 89 | 395 | 180 | 145 | 29 |
