Калибраторы спиральные двухъярусные

Калибраторы спиральные двухярусные для бурения скважин роторным способом педназначены для калибрирования ствола скважин, центрирования и улучшения работы долота.

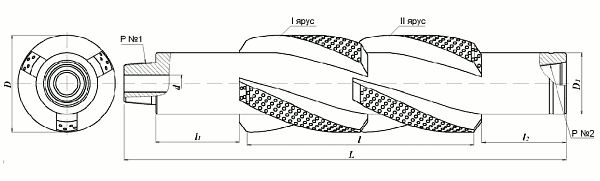

Двойное перекрытие ствола скважин 2 ярусами αк₁ ≥ 360°, αк₂ ≥ 360° позволяет обеспечить точное центрирование элементов КНБК, а значительные размеры под ключ l₁=l₂=350mm - удобство при скручивании калибратора с элементом КНБК.



№ п/п	Обозначив изготовителя	D, мм	D1, мм	d, мм	L, мм	l, мм	l1, мм	l2, мм	В, мм	Р№1 ГОСТ 28487	Р№2 ГОСТ 28487
1	КЛСВ 295.3 СТ -42 СТ	295.3	219	70	1700	800	350	350	60	3-152	3-171
2	КЛСВ 311.1 СТ -42 СТ	311.1	219	70	1720	800	350	350	60	3-152	3-171
3	КЛСВ 320.0 СТ -42 СТ	320.0	219	70	1730	800	350	350	60	3-152	3-171
4	КЛСВ 349.2 СТ -42 СТ	349.2	219	70	1760	800	350	350	60	3-152	3-171
5	КЛСВ 374.6 СТ -42 СТ	374.6	241.3	70	1860	900	350	350	60	3-177	3-171
6	КЛСВ 381 .ОСТ-42 СТ	381.0	241.3	70	1870	900	350	350	60	3-177	3-17
7	КЛСВ 393.7 СТ -42 СТ	393.7	241.3	70	1880	900	350	350	60	3-177	3-171
8	КЛСВ 444.5 СТ -42 СТ	444.5	241.3	70	1930	900	350	350	60	3-177	3-171
9	КЛСВ 469.9 СТ -42 СТ	469.9	241.3	70	1950	900	350	350	60	3-177	3-171
10	КЛСВ 490.0 СТ -42 СТ	490.0	254	70	2060	1000	350	350	60	3-201	3-171
11	КЛСВ 508.0 СТ -42 СТ	508.0	254	70	2070	1000	350	350	60	3-201	3-171
