Технические характеристики калибратора спирального сварного
Калибраторы спиральные сварные предназначены для калибрования ствола скважин, центрирования и улучшения работы долота в породах средней, твердой и крепкой прочности.

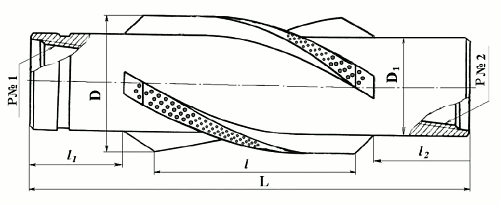

| № п/п | Обозначение | D, мм | D1, мм | d, мм | L мм | l, мм | l1, мм | l2, мм | Резьба Р№1 ГОСТ 28487-90 |
Резьба Р№2 ГОСТ 28487-90 |
| 1 | КЛСН 269,9 МСТ-3 | 269,9 | 178 | 70 | 945 | 404 | 225 | 225 | 3-152 | 3-152 |
| 2 | КЛСН 295,3 МСТ-3 | 295,3 | 219 | 70 | 930 | 404 | 225 | 225 | 3-152 | 3-152 |
| 3 | КЛСН 311,1 МСТ-3 | 311,1 | 219 | 70 | 945 | 404 | 225 | 225 | 3-152 | 3-152 |
| 4 | КЛСН 320,0 МСТ-3 | 320,0 | 219 | 70 | 955 | 404 | 225 | 225 | 3-152 | 3-152 |
| 5 | КЛСН 349,2 МСТ-3 | 349,2 | 219 | 70 | 985 | 404 | 225 | 225 | 3-152 | 3-152 |
| 6 | КЛСН 374,6 МСТ-3 | 374,6 | 229 | 70 | 1070 | 476 | 225 | 225 | 3-177 | 3-177 |
| 7 | КЛСН 381,0 МСТ-3 | 381,0 | 229 | 70 | 1075 | 476 | 225 | 225 | 3-177 | 3-177 |
| 8 | КЛСН 393,7 МСТ-3 | 393,7 | 229 | 70 | 1090 | 476 | 225 | 225 | 3-177 | 3-177 |
| 9 | КЛСН 444,5 МСТ-3 | 444,5 | 241,3 | 70 | 1140 | 476 | 225 | 225 | 3-177 | 3-177 |
| 10 | КЛСН 469,9 МСТ-3 | 469,9 | 241,3 | 70 | 1155 | 476 | 225 | 225 | 3-177 | 3-177 |
| 11 | КЛСН 490,0 МСТ-3 | 490,0 | 241,3 | 70 | 1175 | 476 | 225 | 225 | 3-201 | 3-201 |
| 12 | КЛСН 508,0 МСТ-3 | 508,0 | 254 | 70 | 1180 | 476 | 225 | 225 | 3-201 | 3-201 |
| 13 | КЛСН 559,0 МСТ-3 | 559,0 | 254 | 70 | 1590 | 584 | 350 | 350 | 3-201 | 3-201 |
| 14 | КЛСН 610,0 МСТ-3 | 610,0 | 254 | 70 | 1640 | 584 | 350 | 350 | 3-201 | 3-201 |
| 15 | КЛСН 660,4 МСТ-3 | 660,4 | 254 | 70 | 1690 | 584 | 350 | 350 | 3-201 | 3-201 |
| 16 | КЛСН 711,0 МСТ-3 | 711,0 | 254 | 70 | 1860 | 704 | 350 | 350 | 3-201 | 3-201 |
