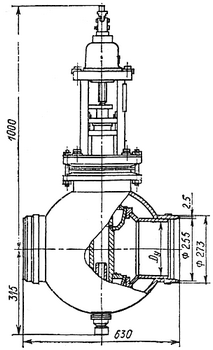

Регулирующие клапаны И68052

Клапаны регулирующие стальные с Dy = 250 мм под дистанционное управление с патрубками под приварку И68052 предназначаются для трубопроводов, транспортирующих воду, водяной пар и конденсат при рабочей температуре до 215° С. Температура ок. ружающей среды допускается до 100° С. Могут устанавливаться на трубопроводе в любом рабочем положении и присоединяются сваркой.

Управление клапаном осуществляется многооборотным электрическим исполнительным механизмом через шарнирную муфту или через коническую передачу и шарнирную муфту.

Крутящий момент на выходном валу шарнирной муфты 60 Н·м. Пропускная характеристика клапана приближенно линейная. Пропускная способность K_Vy = 1000 м³/ч; К_V60 = 630 м³/ч. При закрытом клапане допускается расход воды, протекающей через регулирующий орган, 0,05 м³/мин. Допустимый перепад давления на клапане не более 1,4 МПа.

Корпус и крышка изготовляются из стали 20 или коррозионностойкой стали 08Х18Н10Т (указывается при заказе), плунжер, седло и направляющая — из стали 08Х18Н10Т, шток— из стали 14Х17Н2, в качестве набивки сальника используется пропитанный асбест. Гидравлическое испытание клапанов на прочность производится при пробном давлении рпр = 6,0 МПа.

При рабочей температуре tp = 215° С допускается рабочее давление среды рр= 3,9 МПа. Масса клапана 265 кг.
