Назначение клинового захвата ПКР 560М
Клиновой пневматический захват ПКР 560М (рис. 7.1) предназначен для механизированного захвата в роторе насосно-компрессорных, бурильных и утяжеленных бурильных труб, передачи вращения от ротора бурильной колонне при снятых клиньях, очистки наружной поверхности труб, механизированного отвода клиньев.

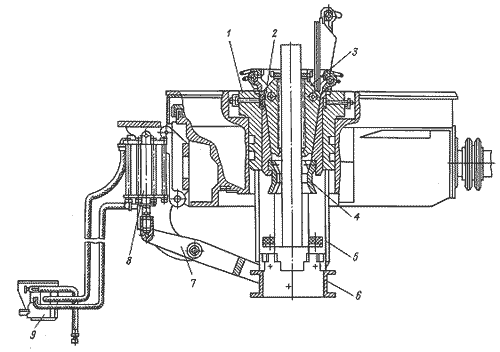

Рис. 7.1. Клиновой пневматический захват ПКР560М:
1 - корпус; 2 -
вкладыши; 3 - клинья; 4 - центратор; 5 - направляющие; 6 - кольцо; 7 - рычаг; 8
- пневмоцилиндр; 9 - педальный кран
Техническая характеристика
| Допускаемая нагрузка (осевая), кН | 3200 |
| Условный диаметр захватываемых труб,
мм: минимальный максимальный |
48 203 |
| Габариты, мм | 1770х820х1500 |
| Масса с клиньями (для труб диаметром 140, 127, 114 мм), кг | 1550 |
