Трубы ТБЛ
Легкосплавные бурильные колонны ниппельного соединения из прямостенных (без высадки) бурильных труб (изготовленных из легкого сплава марки Д16Т), соединяемых между собой стальными навертными (точнее ввертными) ниппелями, показаны на рис. 3.3.

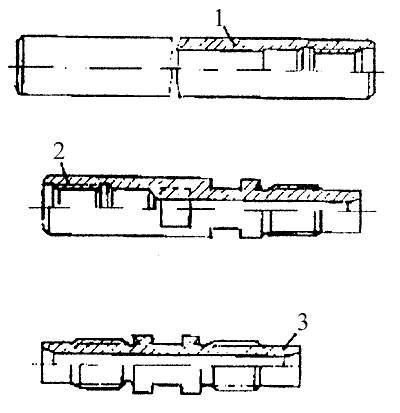

Рис. 3.3. Конструкция ЛБТН и ниппелей.
1 -
труба; 2- полуниппель ЛБТН; 3- ниппель ЛБТН.
Технические характеристики легкосплавных бурильных труб
Технические данные легкосплавных бурильных труб приведены в табл. 3.12. Несоосность наружной поверхности труб (на расстоянии 100 мм от торца) и резьб ниппелей, обранных с трубами, не более 0,3 мм. Расчетные глубины бурения колоннами ЛБТН могут составлять от 1200-1600 м (ЛБТН-42 и ЛБТН-68) до 2300-2500 м (ЛБТН-54).
Сочетание небольшой массы колонн, рационального соотношения диаметров колонн
и скважин, хороших фрикционных свойств материала труб обуславливает определенные
возможности колонн ТБЛ (ЛБТН): бурение скважин большой глубины
при использовании одного и того же оборудования (по сравнению с трубами ТБСУ); бурение на высоких частотах
вращения.
Для обеспечения безаварийной работы ЛБТН введены следующие
ограничения: фактический диаметр скважины не. должен превышать 1,2 номинального
(для труб ЛБТН-68) или 1,4 номинального (для колонн ЛБТН-34, ЛБТН-42, ЛБТН-54);
не рекомендуется применять колонны ЛБТН при бурении сильноабразивных пород и
наличии в скважине агрессивных вод.
