Технические характеристики нивелирных реек
Согласно ГОСТу 11158-83 выпускают три типа нивелирных реек: РН-05, РН-3, РН-10.
РН-05 — штриховая трехметровая рейка с инварной полосой, на которую нанесены основная и дополнительная шкалы с делениями 5 мм.
НР-05 предназначены для нивелирования I и II классов и высокоточного нивелирования в прикладной геодезии, геодинамике и т. п., их можно использовать и при нивелировании III класса в комплекте с нивелиром N2, Ni-007 и др., имеющими оптические микрометры.
РН-3, РН-10 — сантиметровые, шашечные, двусторонние, 3- и 4-метровые рейки, изготавливаемые из выдержанного, пропитанного маслом хвойного дерева, цельные или складные.
РН-3 используют при нивелировании III и IV классов с нивелирами Н-3, Н-ЗК и другими равноточными им нивелирами.
Для нивелирования I—IV классов применяют, как правило, цельные трехметровые рейки. Концы реек оковывают, к корпусу рейки прикрепляют ручки и круглые уровни с ценой деления 7÷15' на 2 мм. При геометрическом нивелировании рейки устанавливают на башмаки или костыли (рис. 1.100). Основные метрологические характеристики нивелирных реек приведены в таблице 22.

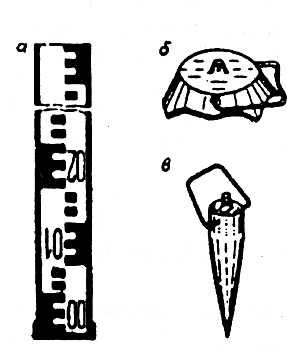

Рис. 1.100. Принадлежности для геометрического нивелирования: а — шкаловая рейка; б — башмак; в — костыль
Таблица 22
| Харктеристика | Тип реек | ||
| РН - 05 | РН-3 | РН-10 | |
| Длина рейки, мм | 3000 | 3000 | 4000 |
| Допустимая разноть между средней длиной метра пары реек комплекта, мм | 0,15 | 0,8 | 1,5 |
| Стрелка прогиба на всю длину рейки, мм не более | 3 | 6 | 10 |
| Допустимое отклонение от номинального знаени длины наименьшего интервала, мм | ±0,05 | ±0,20 | ±0,5 |
