Цепи повышенной прочности и точности с уплотнительным кольцом О-ring и Х-ring

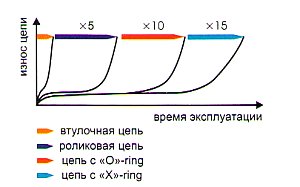

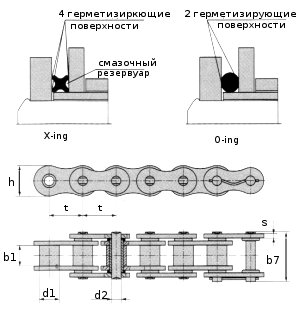

Приводные роликовые цепи с уплотнительным кольцом служат в 10-15 раз дольше по сравнению с втулочными и в 2-3 раза дольше по сравнению с роликовыми цепями. Резиновое кольцо O-ring круглого (О) поперечного сечения закрывает шарнир от пыли, влаги и грязи, при этом смазка для всего срока службы цепи сохраняется в цепном соединении. Кольцо X-ring в поперечном сечении имеет форму X. Данный профиль создает смазочный резервуар, при этом не требуется высокое давление при сборке, как в случае с кольцом формы "О". Кольцо X-rlng обеспечивает большую герметичность и лучшую шарнирность соединения, так как имеет меньшее сопротивление при сгибе.
Технические характеристики цепей с уплотнительным кольцом «0»-ring и «X»-ring
|
Обозначение цепи |
Шаг |
Диаметр ролика |
Ширина |
Диаметр валика |
Длина валика |
Ширина |
b max |
Толщина пластины |
Поперечный шаг |
Разрушающая нагрузка |
Вес 1 метра |
| ГОСТ 21834-87 |
t |
d1 max |
b1 |
d2 max |
b7 max |
h max |
S max |
А |
Q min |
q max | |
|
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
кН/кгс |
кг/м | |
|
1НПО-25.4 |
25,4 |
15,88 |
15,88 |
7,95 |
39 |
24,13 |
22,0 |
3,2 |
- |
65/6500 |
2,8 |
|
1ТПО-25.4 |
25,4 |
15,88 |
15,88 |
7,95 |
42 |
24,13 |
24,0 |
4,0 |
- |
65/6500 |
3,2 |
|
1НПО-31.75 |
31,75 |
19,05 |
19,05 |
9,55 |
46 |
30,18 |
26,0 |
4,0 |
- |
100/10000 |
4,2 |
|
1ТПО-31.75 |
31,75 |
19,05 |
19,05 |
9,55 |
50 |
30,18 |
28,0 |
4,8 |
- |
100/10000 |
4,7 |
|
1НПО-38.1 |
38,1 |
22,23 |
25,40 |
11,12 |
57 |
36,10 |
31,0 |
4,8 |
- |
150/15000 |
6,3 |
|
1ТПО-38.1 |
38,1 |
22,23 |
25,40 |
11,12 |
61 |
36,10 |
32,0 |
5,6 |
- |
150/15000 |
6,8 |
|
1НПО-44.45 |
44,45 |
25,40 |
25,40 |
12,72 |
61 |
42,24 |
34,0 |
5,6 |
- |
209/20900 |
8,1 |
|
1ТПО-44.45 |
44,45 |
25,40 |
25,40 |
12,72 |
64 |
42,24 |
36,0 |
6,4 |
- |
209/20900 |
8,8 |
|
1НПО-50.8 |
50,8 |
28,58 |
31,75 |
14,29 |
70 |
48,26 |
39,0 |
6,4 |
- |
263/26300 |
10,8 |
|
1ТПО-50.8 |
50,8 |
28,58 |
31,75 |
14,29 |
73 |
48,26 |
42,0 |
7,2 |
- |
263/26300 |
11,5 |
|
1НПО-57.15 |
57,15 |
35,70 |
35,72 |
17,45 |
78 |
54,00 |
42,0 |
7,2 |
- |
340/34000 |
14,1 |
|
1ТПО-57.15 |
57,15 |
35,70 |
35,72 |
17,45 |
82 |
54,00 |
44,0 |
8,0 |
- |
340/34000 |
16,1 |
|
1НПО-63.5 |
63,5 |
39,67 |
38,10 |
19,85 |
88 |
60,32 |
48,0 |
8,0 |
- |
430/43000 |
33,6 |
|
1ТПО-63.5 |
63,5 |
39,67 |
38,10 |
22,2 |
95 |
60,32 |
52,0 |
9,5 |
- |
520/52000 |
37,6 |
|
2НПО-50.8 |
50,8 |
28,58 |
31,75 |
14,29 |
128 |
48.26 |
39,0 |
6,4 |
58,55 |
526/526000 |
21,4 |
Пример условного обозначения:
