Технические характеристики плашечных превенторов ПП-180х35
Превенторы плашечные ПП-180×35 обеспечивают возможность расхаживания колонны труб при герметизированном устье (в пределах замкового или муфтового соединения), подвешивание колонны на плашки и удержание колонны плашками от выброса под действием скважинного давления (рис. 5.56).

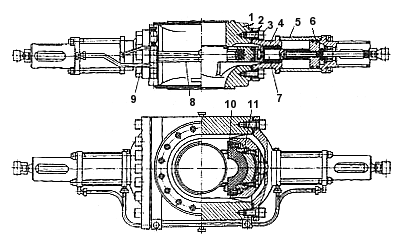

Рис. 5.56. Превентор плашечный гидравлический: 1 - корпус; 2 - резиновые прокладки; 3 - винты; 4 - откидные крышки; 5 - гидравлический цилиндр; 6 - поршень; 7 — щиток; 8 — коллектор; 9 — трубопровод; 10 - резиновые уплотнения; 11 - сменные вкладыши
Основные детали и узлы превентора - корпус, крышки корпуса с
гидроцилиндрами и плашки.
Корпус превентора - стальная отливка коробчатого сечения с вертикальным проходным отверстием круглого сечения и сквозной прямоугольной горизонтальной полостью, в которой расположены плашки. Прямоугольная полость корпуса с обеих сторон закрыта откидными крышками, шарнирно подвешенными на корпусе и уплотненными резиновыми прокладками. Крышки закреплены на корпусе винтами. Такая конструкция корпуса и крышек позволяет проводить смену плашек превентора при наличии в скважине колонны труб.
Плашки - разъемные. В корпусах плашек установлены сменные вкладыши и резиновые уплотнения. Привод плашек - дистанционный гидравлический.
Плашки перемещаются при помощи поршня гидравлического цилиндра, шток которого связан с корпусом. Через коллектор, поворотное ниппельное соединение и трубопровод масло из системы гидроуправления под давлением поступает в гидравлические цилиндры.
Трубные плашки закрывают превентор при наличии в скважине колонны труб различных диаметров; глухие плашки перекрывают скважину при отсутствии в ней колонны труб.
Специальные треугольные выступы на вкладышах трубных плашек обеспечивают принудительное центрирование колонны труб при закрывании превентора.
Для фиксации плашек в закрытом положении применяют ручной карданный привод, индивидуальный для каждой плашки. Этим же приводом при необходимости можно закрыть плашки превентора (например, при отсутствии на буровой электроэнергии или при разряженном аккумуляторе гидропривода).
Открыть плашки, закрытые ручным приводом, можно только при помощи гидроуправления. Полость плашек при работе в зимнее время (при температуре окружающей среды ниже 0°С) обогревается паром, который подается в паропроводы, встроенные в корпус превентора.
