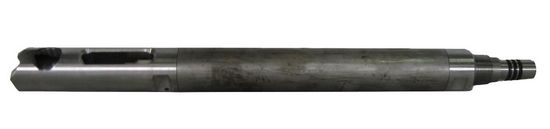

Прибор скважинный комплексный САФ.МТВ-1 ПС
Скважинный прибор САФ.МТВ-1 ПС предназначен для использования в составе комплекса приборов исследований скважин при свабировании. Прибор рассчитан на работу в комплексе с геофизической станцией, укомплектованной компьютеризированным каротажным комплексом «Гектор» или «Спектр», или по желанию заказчика прибор может комплектоваться геофизическим блоком САФ.КАМА-6 БГ или блоком геофизическим малым САФ.БГ-3.
В качестве линии связи с наземным прибором используется одножильный бронированный геофизический кабель КГ-53-180, КГ1-30-90 или КГ1-30-180. За один рейс исследования прибор позволяет одновременно измерять давление, температуру, влажности (резистивиметр) и локацию муфт обсадной колонны.
Достоинства и преимущества скважинного прибора:
- Малая длина прибора (1 м) позволяет исследовать скважины через лубрикатор без сброса давления;
- Высокая частота опроса (до 10 раз в секунду при всех включенных датчиках) и быстродействие датчиков дает возможность повысить рабочую скорость прибора и снимать данные по всей длине скважины;
- Повышенная надежность за счет упрощения схемотехники и увеличения прибора в диаметре.
Технические характеристики прибора скважинного комплексного САФ.МТВ-1ПС
|
Канал измерения давления: |
|
|
Канал измерения температуры: |
-20...+100 |
|
Канал индикации локатора муфт |
0...255 |
|
Индикатор влажности: |
0...100 |
|
Протокол передачи информации: |
Манчестер-2 |
|
Напряжение питания, В |
11...13, 23...25 |
|
Ток потребления, мА, не более |
300 |
|
Предельно допустимое давление, МПа |
60 |
|
Рабочий диапазон температур, °С |
0...+100 |
|
Степень защиты |
IP68 |
|
Климатическое исполнение |
УХЛ3 |
|
Исполнение по взрывозащите |
1ExdillT4 |
|
Условия хранения в упаковочном ящике |
2С |
|
Группа механического исполнения |
М34 |
|
Габариты прибора, мм, не более |
50×600 |
|
Габариты упаковочного контейнера, мм, не более |
80×700 |
|
Масса, кг, не более |
7 |
|
Нормативный срок службы прибора, лет |
5 |
