Устройство скважинного штангового насоса НВ2 с нижним расположением замка

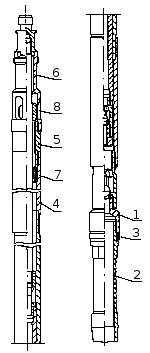

Скважинный насос с нижним расположением замка, адаптированный к замковой опоре типа ОМ (рисунок 5), имеет цилиндр с удлинителями и всасывающий клапан, в котором наконечник заменен переводником 1, навернутым на упорный ниппель 2. Между переводником 1 и упорным ниппелем 2 установлен конус 3. В верхний удлинитель 4 ввернут переводник 5, соединяющий его с клеткой направляющей 6. В расточке удлинителя 4 установлен упор 7, а в расточке клетки направляющей 6 - защитная втулка 8.
Рис. 5.
Скважинный штанговый насос с нижним расположением замка, адаптированный к якорному башмаку по стандарту API (рисунок 6), имеет цилиндр с удлинителями и всасывающий клапан, в котором наконечник заменен переводником 1. В переводник 1 ввернут якорь 2. Между переводником 1 и якорем 2 установлен конус 3. Насос герметично устанавливается в седле конуса (якорном башмаке) 4 и фиксируется в нем якорем 2.
Рис. 6.
