Трёхрядные приводные роликовые цепи повышенной прочности и точности

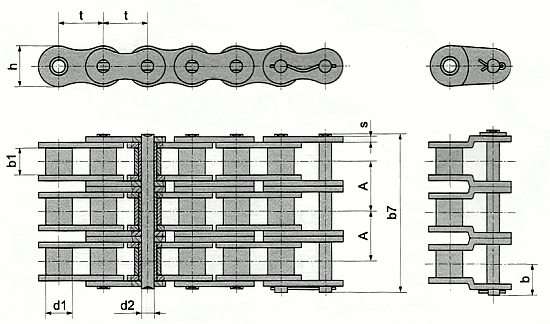

Технические характеристики трёхрядных цепей
|
Обозначение цепи |
Шаг |
Диаметр ролика |
Ширина |
Диаметр валика |
Длина валика |
Ширина |
b max |
Толщина пластины |
Поперечный шаг |
Разрушающая нагрузка |
Вес 1 метра |
|
ГОСТ |
t |
dl max |
b1 |
d2 max |
Ь7 max |
h max |
S max |
А |
Q min |
q max | |
|
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
кН/кгс |
кг/м | |
|
ЗНП-25.4 |
25.4 |
15.88 |
15.88 |
7,95 |
98 |
24,13 |
22,0 |
3.2 |
29,29 |
195/19500 |
8,4 |
|
ЗТП-25,4 |
25,4 |
15,88 |
15,88 |
7,95 |
107 |
24,13 |
24,0 |
4,0 |
32.59 |
195/19500 |
9.6 |
|
ЗНП-31,75 |
31.75 |
19,05 |
19.05 |
9,55 |
118 |
30,18 |
26,0 |
4.0 |
35.76 |
300/30000 |
12,6 |
|
ЗТП-31,75 |
31,75 |
19,05 |
19,05 |
9.55 |
127 |
30,18 |
28.0 |
4,8 |
39.10 |
300/30000 |
14,1 |
|
ЗНП-38,1 |
38,1 |
22,23 |
25,40 |
11,12 |
148 |
36,10 |
31,0 |
4,8 |
45.44 |
450/45000 |
18,6 |
|
ЗТП-38,1 |
38,1 |
22.23 |
25,40 |
11,12 |
158 |
36,10 |
32.0 |
5,6 |
48,87 |
450/45000 |
20,1 |
|
ЗНП-44.45 |
44.45 |
25,40 |
25.40 |
12,72 |
159 |
42,24 |
34.0 |
5,6 |
48,87 |
627/62700 |
24,0 |
|
ЗТП-44.45 |
44.45 |
25.40 |
25,40 |
12.72 |
168 |
42,24 |
36,0 |
6,4 |
52,20 |
627/62700 |
25.9 |
|
ЗНП-50.8 |
50.8 |
28,58 |
31.75 |
14.29 |
187 |
48,26 |
39.0 |
6,4 |
58,55 |
789/78900 |
32,1 |
|
ЗТП-50,8 |
50,8 |
28,58 |
31,75 |
14,29 |
197 |
48,26 |
42,0 |
7,2 |
61,90 |
789/78900 |
34,2 |
|
ЗНП-57,15 |
57.15 |
35.70 |
35.72 |
17.45 |
210 |
54,00 |
42,0 |
7.2 |
65,84 |
1020/102000 |
42.0 |
|
ЗТП-57.15 |
57,15 |
35,70 |
35.72 |
17.45 |
222 |
54,00 |
44.0 |
8,0 |
69,16 |
1020/102000 |
48,0 |
|
ЗНП-63,5 |
63,5 |
39,67 |
38.10 |
19,85 |
231 |
60,32 |
48.0 |
8,0 |
72,50 |
1290/129000 |
52,2 |
|
ЗТП-63.5 |
63,5 |
39,67 |
38.10 |
22,2 |
251 |
60,32 |
52.0 |
9.5 |
78,31 |
1560/156000 |
60,0 |
Пример условного обозначения:
