Буровая установка УМБ-20

Буровая установка УМБ-20 (рис. 1.14) предназначена для бурения гидрогеологических и инженерно-геологических скважин на глубину до 20 м. Она рассчитана на замену ручного бурения с обеспечением достаточной степени механизации основных и вспомогательных операций и транспортировки на месте работ, включая возможность самоперетаскивания и разработки по узлам.

Установка обеспечивает комбинацию колонкового, шнекового бурения и ударного со свободным сбросом снаряда. Станок имеет механизированную за счет лебедки  и  пружинного  аккумулятора подачу с максимальным усилием до 800 даН при ходе 1200 мм и подвижный откидной вращатель.

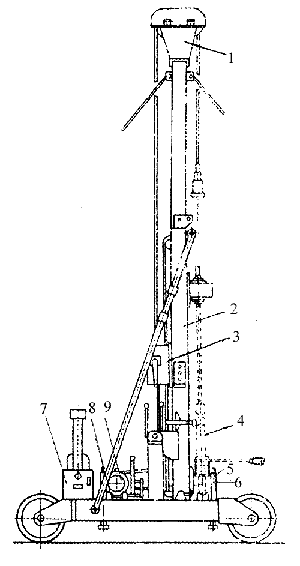

Рис. 1.14. Буровая установка УМБ-20.
1 - кранблок; 2 - направляющая (мачта); 3 - механизм подачи; 4 - катушка самоперетаскивания; 5 - домкраты; 6 - лебедка; 7 - пусковая аппаратура; 8 - рама; 9 - электродвигатель.

Техническая характеристика установки приведена в табл.  1.15.
