Насосная установка УНЦ2-160х500

Насосная установка УНЦ2-160×500 предназначена для транспортирования и нагнетания в скважины жидких сред при углекислотной обработке призабойной зоны нефтяных и газовых скважин в районах с умеренным климатом.

Насосная установка состоит из трехплунжерного горизонтального насоса, цистерны, подпорного центробежного насоса, манифольда и вспомогательного трубопровода.

Насос установлен на раме за кабиной автомобиля. Привод насоса - от тягового двигателя автошасси через раздаточную коробку, коробку отбора мощности и редуктор.

Для обеспечения всего диапазона давлений и подач насос укомплектован плунжерами двух типоразмеров.

Цистерна, установленная на раме за насосом, служит для транспортирования рабочих жидкостей, предназначенных для продавки жидкой углекислоты из ствола скважины в пласт. Цистерна овального сечения, цельносварная; несплошная перегородка, расположенная внутри цистерны, предохраняет ее днища от гидравлических ударов. В верхней части цистерны имеется люк для залива рабочей жидкости.

Центробежный насос - консольный одноступенчатый; предназначен для создания подпора рабочей жидкости на приеме трехплунжерного насоса при продавке жидкой углекислоты в пласт. Привод насоса - от тягового двигателя автомобиля через коробку отбора мощности, карданный вал и одноступенчатый редуктор.

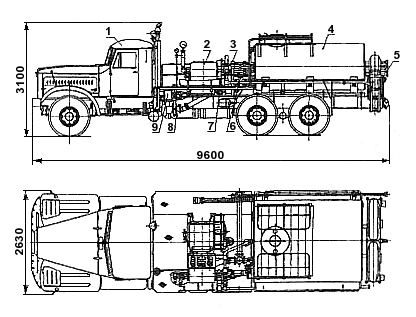

Рис. 6.3. Насосная установка УНЦ2-160×500: 1 - автошасси КрАЗ-257Б1А; 2 - насос 5НК-500; 3 — напорный трубопровод; 4 - цистерна; 5 - вспомогательный трубопровод; 6 - редуктор; 7 - приемный трубопровод; 8 - подпорный насос 4К-6; 9 - коробка отбора мощности

Манифольд включает в себя всасывающий и нагнетательный трубопроводы для обвязки цистерны с трехплунжерным и центробежным насосами, а также для присоединения насосов к посторонним источникам рабочей жидкости. Для плавного сброса давления предусмотрен секторный кран. Нагнетательный трубопровод насоса укомплектован проходным пробковым краном, предохранительным клапаном и манометром.
