Главная / Буровые установки / Буровая установка УРБ-51

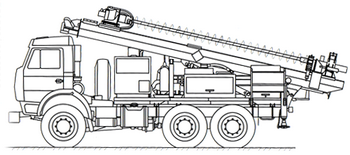

Буровая установка УРБ-51

Установка разведочного бурения УРБ-51

Буровая установка УРБ-51 предназначена для бурения геологоразведочных скважин и шурфов с отбором или без отбора керна, а также для бурения эксплуатационных, технических и других скважин:

  • вращательным способом с очисткой забоя шнеком (в том числе полым);
  • вращательным способом короткими рейсами с очисткой забоя грунтоносом, спиральным или ложковым бурами;
  • вращательным способом с промывкой забоя;
  • ударно-вращательным способом пневмоударником с продувкой забоя;
  • ударным или ударно-забивным способом с помощью лебёдки с механизмом свободного сброса.

Бурение в неустойчивых или водонасыщенных породах может производиться с креплением стенок скважины при помощи обсадных колонн.

Технические характеристики буровой установки УРБ-51

Базовое шасси КАМАЗ-43114
Тип привода вращения бурового инструмента гидравлический
Тип привода подачи бурового инструмента гидравлический
Способ бурения вращательный / ударно-вращательный / ударный
Способ очистки забоя от шлама шнеком / продувкой / промывкой / грунтоносом
Максимальный диаметр бурения шнеками мм, не менее 300
Продольный (рабочий) ход вращателя, мм 5200
Поперечный ход (горизонтальное смещение) вращателя, мм, не менее 6000
Условная глубина бурения скважин шнеками диаметром 300 мм в не мёрзлых грунтах III категории, м, не менее 30
Номинальная частота вращения бурового инструмента, об/мин 0…400
Минимальное число режимов работы вращателя (скоростей вращения бурового инструмента), кол., не менее 2
Переключение режимов работы вращателя автоматическое
Максимальный крутящий момент на буровом инструменте при низкоскоростном режиме работы вращателя, Нм, не менее 600
Усилие подачи на буровой инструмент, кН (кг), не менее:
   - вниз (при заглублении) 49 (5000)
   - вверх (при выглублении) 49 (5000)
Максимальная скорость подачи бурового инструмента, м/с, не менее 1,25
Угол бурения, град 45 – 105
Тип привода гидравлический
Максимальный диаметр обсадных труб, мм, не менее 219
Максимальный «свободный проход» хомута (диаметр вписанной окружности) в разжатом положении, мм, не менее 310
Усилие подачи на обсадные трубы, кН (кг), не менее:
   - при заглублении 58,8 (6000)
   - при выглублении 78,4 (8000)
Усилие зажима, кН (кг), не менее 147 (15000)
Рабочий ход подачи обсадных труб, мм, не менее 200
Максимальный диаметр обсадных труб, мм, не менее 219
Максимальный «свободный проход» труборазворота (диаметр вписанной окружности) в нерабочем положении, мм, не менее 310
Тип и производитель лебедки ЛБС-250 ПКП «Сфера»
Максимальное рабочее тяговое усилие, кг, не менее 2500
Максимальная высота подъёма крюка, м, не менее 7,5
Максимальная скорость подъёма (опускания) крюка кранового оборудования, м/с, не менее 0,5
Наличие механизма свободного сброса имеется
Тип и производитель компрессора КВ 10/10 ЗАО «ЧКЗ» г.Челябинск
Наибольшая производительность, м3/мин, не менее 10
Номинальное избыточное давление, МПа (атм), не менее 1 (10)
Тип бурового насоса НБ-4
Максимальная подача, л/мин, не менее:
   - с плунжером Ø70 мм 162
   - с плунжером Ø45 мм 65
Максимальное давление на выходе, МПа (кг/см2), не менее:
   - с плунжером Ø70 мм 4,5 (45)
   - с плунжером Ø45 мм 6,3 (63)
Преодолеваемый уклон в транспортном положении, град., не менее:
   - продольный 15
   - поперечный 10
Масса полная, кг, не более не оговаривается*
Габаритные размеры в транспортном положении, мм, не более
   - длина не оговаривается*
   - ширина 2500
   - высота 4000
*Значение показателей должны соответствовать техническим характеристикам модели базового шасси.
