Технические характеристики насосной установки УН1-630х700А
Насосная установка УН1-630×700А (4АН-700) предназначена для нагнетания различных жидких сред при гидравлическом разрыве пластов, гидропескоструйной перфорации и других продавочно-промывочных работах, проводимых в нефтяных и газовых скважинах в районах с умеренным климатом.
Насосная установка состоит из силового aгрегатa, коробки передач, трехплунжерного насоса, вспомогательного трубопровода, манифольда и системы управления. Все оборудование закреплено на общей монтажной раме.
Силовой агрегат, выполненный на базе дизельного двигателя оборудован системами водяного охлаждения, смазки и питания, многодисковой фрикционной муфтой сцепления постоянно замкнутого типа, контрольно-измерительными приборами, электросистемой с аккумуляторной батареей, обеспечивающей запуск дизельного двигателя электростартером.
Для обеспечения работы насоса во всем диапазоне давлений и подач он укомплектован сменными плунжерами двух типоразмеров.

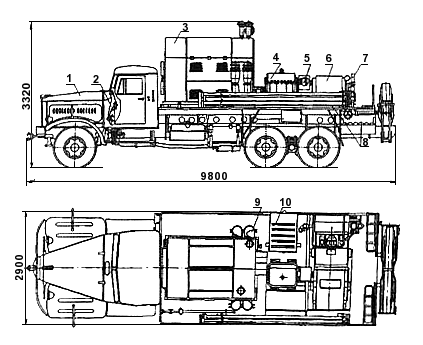

Рис. 6.7. Насосная установка УН1-630×700А (4АН-700): 1 - автошасси KpAЗ-257Б1A; 2 - пост управления; 3 - силовой агрегат; 4 - коробка передач ЗКПM; 5 - зубчатая муфта; 6 - насос 4Р-700; 7 - напорный трубопровод; 8 — вспомогательный трубопровод; 9 - фара для освещения рабочего места; 10 - аккумуляторная батарея
Приемная линия насоса оборудована выводами, расположенными с обеих сторон насосной установки; напорная линия — предохранительным клапаном.
Управление установкой — централизованное, с поста, расположенного в кабине автомобиля.
