Основное назначение
Основное назначение вертлюгов-сальников и сальников - передача промывочной
жидкости от бурового насоса по рукаву во вращающуюся колонну бурильных
труб. Вертлюги-сальники имеют встроенную серьгу. Благодаря этому можно
лебедкой за вертлюг-сальник выполнять бурение с разгрузкой веса
колонны при роторном бурении, выполнять подъем ведущей трубы и приподнимать всю
колонну при наращивании труб.
Вертлюг-сальник
(рис. 3.15, г, д) имеет корпус с серьгой, в котором на упорном
и радиальных подшипниках вращается ствол, соединяемый с бурильной колонной.
Имеется узел уплотнения для обеспечения герметичности зазора между стволом и
корпусом.

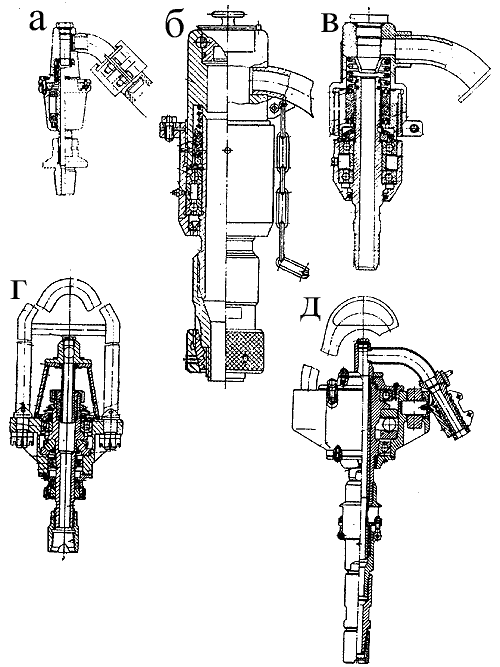

Рис. 3.15. Сальники и
вертлюги-сальники.
а - сальник буровой СА-В; б
- сальник проходной для работы с ССК; в - сальник СВ; г-
вертлюг-сальник ВС 12,5/20; д - вертлюг-сальник
БИ249-248.000.
Узел выполнен с возможностью его подтяжки без разборки вертлюга-сальника. В зависимости от частоты вращения ствола корпус заполняется жидкой или консистентной смазкой. Обязательным требованием при эксплуатации является фиксирование корпуса вертлюга-сальника для предотвращения закручивания рукава в случае заклинивания корпуса на стволе из-за излома подшипников, замерзания уплотнения или его перетяжки (табл. 3.30).
Таблица 3.30. Техническая характеристика вертлюгов-сальников
| Тип вертлюга-сальника | ВС 12,5/20 | БИ249-248 | УРБ-2А-ВР-5 УРБ-2,5А-15сб | УРБ-ЗАМ-ЗЗсб | ВР-2-20 БА-15-ЗЗсб |
| Грузоподъемность, кН (т.с.) | 240(24,0) 140(14,0) при вращении |
350(35,0) | 25(2,5) | 100(10) | 200(20) |
| Частота вращения, с-1 (мин-1 ), не более | 25(1500) | 8,3(500) | 6,3(400) | 6,3(400) | 8,3(500) |
| Давление промывочной жидкости, МПа (кг/см2), не более | 10(100) |
5(50) |
|
6(60) |
10(100) |
| Диаметр отверстия в стволе для прохода жидкости, мм | 30 |
|
|
32 |
32 |
| Габаритные размеры, мм | 310x370x845 | 500х570х х1515 | 210x500x865 | 278x550x1040 | 410x430x1465 |
| Масса, кг | 59 | 250 | 77 | 84,4 | 249 |
Буровые сальники
Не имеют грузоподъемной серьги и их устройство не рассчитано на восприятие
значительных нагрузок от веса колонны. Перемещение сальника с ведущей трубой или
с буровой колонной лебедкой выполняется элеватором-фарштулем под бурт
специального переходника ниже сальника.
Сальники СА-В и
СВ имеют узел уплотнения в виде манжет или набивки. В сальнике ИС-05 применено
торцевое уплотнение из малоизнашиваемых элементов. Сальник ИС-05 предназначен
для использования на легких буровых станках с подвижным вращателем (АБ-2, АБ-5)
и рассчитан на сравнительно малые расходы промывочной жидкости, имеет небольшие
размеры.
Должна быть обеспечена фиксация неподвижного корпуса сальника от
закручивания, а напорного рукава от разъединения от сальника и
падения.
