Задвижки клиновые 30ч536бк и 30ч36бк

Клиновые чугунные фланцевые задвижки с выдвижным шпинделем 30ч536бк и 30ч36бк предназначаются для трубопроводов, транспортирующих коксовый и топливный газы при рабочей температуре до 250° С и рабочем давлении до рр = 0,16 МПа.

Устанавливаются на горизонтальном трубопроводе в любом рабочем положении. Управление ручное с помощью маховика через коническую зубчатую передачу (30ч536бк) или без передачи (30ч36бк). Уплотнение запорного органа осуществляется упругим клином.

Основные детали изготовляются из следующих материалов: корпус, крышка, клин, стойка —из чугуна, шпиндель —из стали 20X13, прокладка — из паронита, набивка —из пропитанного асбеста. Гидравлическое испытание задвижек на прочность производится при пробном давлении рпр = 0,32 МПа. При испытании на герметичность запорного органа задвижки должны удовлетворять требованиям 1-го класса герметичности по ГОСТ 9544—75.

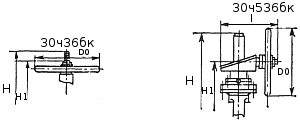

Dy, мм	L	D	D1	D2	b	~ H	~ H1	h	l	D1	d	n	Масса, кг
	мм
30ч36бк
500	350	640	600	570	25	2120	1665	370	-	640	23	16	590
600	390	755	705	670	25	2632	1967	420	-	640	27	20	852
30ч536бк
800	470	975	920	880	25	3174	2492	545	490	400	30	24	1704
1000	550	1175	1120	1080	31	3990	2918	640	415	640	30	28	2482
1200	700	1375	1320	1280	35	4710	3484	760	625	1000	30	32	4703
