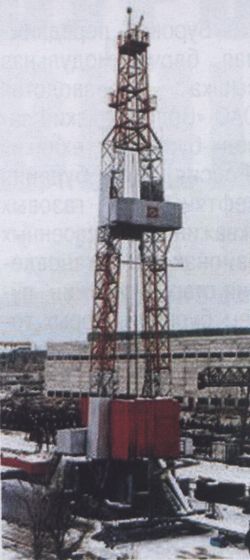

Буровая вышка для бурения нефтяных и газовых скважин БУ-2900/175 ЭПБМ
Буровая передвижная блочно-модульная вышка для
бурения нефтяных и газовых скважин в
неосвоенных районах, восстановления старых скважин путем бурения вторых
горизонтальных стволов.
Средства, используемые при монтаже и транспортировке: монтажно-транспортный агрегат (МТА) или кран грузоподъемностью не менее 63 т (типа КС-7471).
Технические характеристики
| Габаритные размеры модулей, мм | 12 000x3230x3150 |
| Длина буровой свечи, мм | 25 000...27 000 |
| Высота основания (отметка пола буровой), не менее, мм | 6000 |
| Просвет от уровня земли до подроторных балок для монтажа ПВО, мм | 4640 |
| Масса насосного модуля в сборе, кг | 35 800 |
| Масса установки, кг | 413 000 |
| Грузоподъемность на крюке, т | 175 |
| Скорость подъема крюка без нагрузки, м/с | 0,1...0,25 |
| Скорость подъема крюка без нагрузки, м/с | 1,66 |
| Скорость подъема крюка от вспомогательного привода, м/с | 0,016...0,0307 |
| Привод | тиристорный постоянного тока |
| Расчетная мощность на входном валу подъемного агрегата, кВт | 550 |
| Номинальная мощность электродвигателя вспомогательного привода, кВт | 37 |
| Расчетная мощность привода ротора, кВт | 170 |
| Буровой ключ | АКБ-ЗМ2Э2 |
| Ротор | Р-560 |
| Клиновой захват ротора | ПКР-560 |
| Диаметр отверстия в роторном столе, не менее, | мм 560 |
| Статический крутящий момент на роторном столе, кНм | 35 |
| Диапазон регулировок частоты вращения роторного стола, с-1 | 0…3,33 |
| Глубина бурения, м | 2900 |
| Наибольшая оснастка талевой системы | 4x5 |
| Диаметр каната тали, мм | 28 |
| Номинальная мощность электродвигателя привода бурового насоса, кВт | 600 |
| Давление max на выходе, МПа | 25 |
| Число основных буровых насосов | 2 |
| Скорость спуска инструмента, ограниченная тормозом, м/с | 0...2 |
| Вместимость циркуляционной системы, м3 | 120 |
