Назначение барьеров искробезопасности БИБ1, БИБ1,2
Барьеры искробезопасности БИБ1, БИБ1/2 предназначены для изолированного от цепи заземления и других цепей питания напряжением 12 В двухпроводных или трехпроводных датчиков во взрывоопасной зоне, повторяют токовый сигнал от датчиков на нагрузке во взрывобезопасной зоне. Входы и выходы приборов изолированы друг от друга и источника питания.
Условия эксплуатации и степень защиты приборов:
- Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная) с верхним пределом рабочей температуры +35°С для БИБ1 и +45°С для БИБ1/2.
- Степень защиты оболочки приборов IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12,5 мм).
- Приборы соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют для выходных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезо-пасный» для взрывоопасных смесей категории ИВ по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» и могут применяться вне взрывоопасных зон помещений и наружной установки согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.
Технические характеристики барьеров искробезопасности БИБ1, БИБ1,2
Устройство и принцип работы барьеров искробезопасности БИБ1, БИБ1,2
Приборы выполнены на основе изолирующих усилителей IS0124 и выполняют функции обеспечения искробезопасным питанием двухпроводных и трехпроводных датчиков, расположенных во взрывоопасной зоне с обеспечением гальванической развязки, и гальваническую развязку выходного сигнала отдатчиков с токовым выходом 4...20 мА.
Гальванически изолированное питание обеспечивается с помощью изолирующих преобразователей постоянного напряжения в постоянное.
Взрывобезопасное питание формируется за счет применения токовых барьеров, ограничивающих величины напряжений и токов, поступающих во взрывоопасную зону.
Взрывобезопасность прибора в целом обеспечивается за счет применения ограничителей напряжения, защитных диодов и плавких предохранителей в цепях подключения прибора к питанию и внешнему устройству.
Приборы выполнены в пластмассовых корпусах, в корпусе каждого прибора установлена печатная плата.
Передняя часть приборов закрывается крышкой до щелчка. На крышке размещены декоративные шильдики и светодиод. Крышка имеет окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатной плате.
На боковой поверхности корпуса размещен декоративный шильдик со схемой включения прибора и параметрами соответствия стандартам по искробезопасности.
Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co., для чего на задней стороне корпуса имеется соответствующий узел крепления.

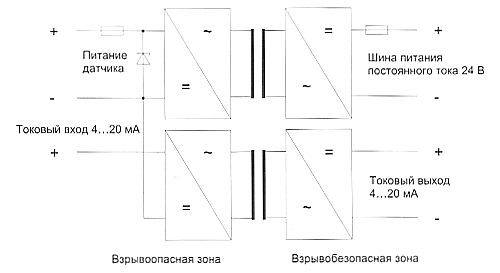

Функциональная схема БИБ1 (одного канала БИБ1/2) приведена на рисунке VI.
1.1.
Рисунок VI.1.1 - Функциональная схема БИБ1 (одного канала БИБ1/2)
Габаритные размеры и масса барьеров искробезопасности БИБ1, БИБ1/2
- Габаритные размеры приборов БИБ1 (не превышают 99x35,2x115,8 мм) и БИБ1/2 (не превышают 99x17,5x114,5 мм) приведены на рисунках VI.1.2 и VI.1.3 соответственно.
- Масса приборов не превышает 0,2 кг.
