Насосный блок БКНС

Устройство блочной кустовой насосной станции

Насосы на нефтяных промыслах обычно располагаются в насосных станциях (первого и второго водоподъема, кустовых и нефтяных), представляющих собой закрытое капитальное помещение, в котором располагаются насосы и приводящие двигатели, аппаратура управления и контроля насосных агрегатов, электрическая высоковольтная и низковольтная аппаратура, а также бытовые помещения.

В настоящее время на нефтяных промыслах широкое распространение получили блочные насосные станции, блоки которых изготавливаются и комплектуются всем необходимым оборудованием на заводе. Предусматривают такие размеры блоков, которые позволяют транспортировать их по железным дорогам. На монтаж блочного оборудования затрачивают в 8-10 раз меньше времени, чем на сооружение капитального помещения.

Блочная кустовая насосная станция (БКНС) (рис. 2.21) состоит из следующих блоков: насосных, низковольтной аппаратуры, управления, гребенки и бытового. Каждый из блоков имеет фундаментальную плиту, на которой монтируется весь комплекс оборудования и укрытие. Часть оборудования, например некоторое высоковольтное, монтируется без укрытия, если это допускают условия его установки и эксплуатации, а также требования безопасности. БКНС комплектуются насосами ЦНС 180.

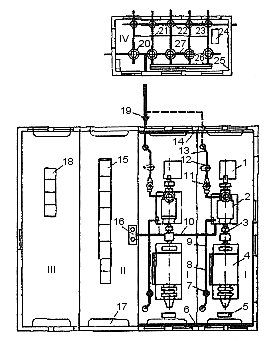

Рис. 2.21. План блочной кустовой насосной станции: I - насосные блоки; II - блок низковольтной аппаратуры; III - блок управления; IV - блок гребенки; 1 - бак маслосистемы; 2 - центробежный насос; 3 - зубчатая муфта; 4 - электродвигатель; 5 - пост местного управления; 6 - приемный коллектор; 7 - задвижка; 8 - колонка; 9 - всасывающий  трубопровод; 10 - трубопровод дренажных вод; 11 - задвижка с электроприводом; 12 - обратный клапан; 13 - нагнетательный трубопровод; 14 - трубопровод отвода воды; 15 - щиты станции управления; 16 - бак для дренажных вод; 17,25 - печи отопления; 18 - общестанционные щиты; 19 - переход; 20,22 - вентили регулировочные; 21 - нагнетательные трубопроводы; 23 - сбросный коллектор; 24 — шкаф управления; 26 - шкаф дифманометров; 27 - нагнетательный коллектор

Подача блочных насосных станций с насосами ЦНС 180 достигает 17280 м3/сут.

Блоки БКНС имеют весь необходимый комплект трубопроводов и арматуры для монтажа оборудования. При монтаже обвязку БКНС соединяют с внешними коммуникациями.
