Описание буровой установки БУ 2900/175 ДЭР-П
Буровая установка БУ2900/175ДЭРП - передвижная с дизель-электрическим приводом предназначена для бурения нефтяных и газовых скважин турбинным и роторным способами в районах с умеренным климатом при температуре окружающего воздуха от —45 до + 40 °С с содержанием сероводорода не более 6 %. Установка также может быть применена для восстановления и ремонта скважин.
Основное оборудование установки скомпоновано в модули и блоки.
Транспортирование отдельных модулей на промыслах и их монтаж производятся с помощью седельных тягачей и подкатных специализированных тележек со встроенной гидравлической системой, обеспечивающей подъем и опускание блоков. Модули вышки, ее платформа и остальные блоки, а также крупные узлы перевозятся на полуприцепах.
Модули установки выполнены в повышенной заводской готовности и содержат все необходимые коммуникации, устройства обогрева, пульты управления, электрооборудование и укрытия.
Привод буровой лебедки и ротора не зависит от электродвигателей постоянного тока. Лебедка оснащена зубчатой двухскоростной коробкой передач.
Двигатель лебедки выполняет функции основного и вспомогательного привода, а также регулятора подачи долота.
Каждый из буровых насосов УНБТ-600 имеет индивидуальный регулируемый привод от электродвигателей постоянного тока.
Буровая установка укомплектована циркуляционной системой, включающей модуль очистки, модуль промежуточной очистки и приемные емкости. В систему также входят нагнетательный манифольд, трубопровод слива, всасывающие трубопроводы буровых насосов.
Межмодульные трубопроводы воды, пара и воздуха размещены в секциях теплоизолированных коробов с быстроразъемными соединениями.
В состав буровой установки входит комплекс оборудования для механизации трудоемких буровых процессов: механизированный приемный мост; тали для монтажа и демонтажа блока превенторов противовыбросового оборудования; тали и электротельферы в модулях циркуляционной системы; вспомогательная лебедка с электроприводом и тяговой нагрузкой 45 кН для работы с грузами на буровой площадке; пневмоприводной раскрепитель и пневмопривод-ной ключ для свинчивания и развинчивания бурильных и обсадных труб; грузоподъемные краны в насосных модулях с нагрузкой на крюке 2 кН; механизм открывания ворот буровой площадки и устройство для эвакуации верхового рабочего.

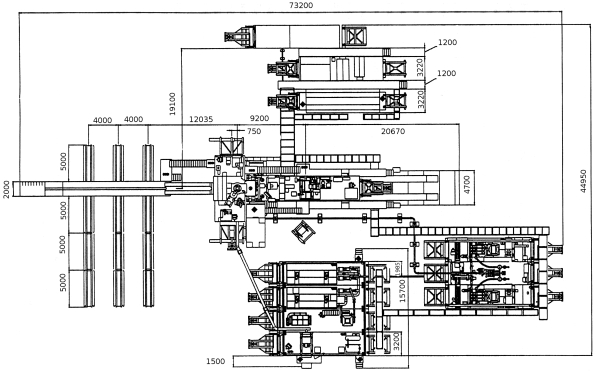

Общий вид буровой установки БУ 2900/175 ДЭР-П
