Буровая установка БУ 8000/500 ЭР

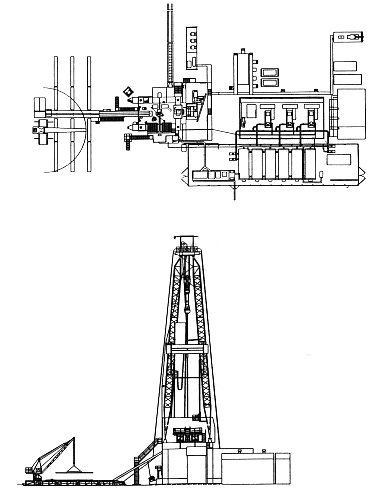

Общий вид буровой установки 8000/500 ЭР

• Кинематическая схема буровой установки БУ 8000/500 ЭР
• Характеристика основных механизмов буровой установки БУ 8000/500 ЭР

Параметры	БУ 8000/500ЭР
Допускаемая нагрузка на крюке, кН	5000
Условная глубина бурения, м	8000
Скорость подъема крюка при расхаживании колонны, м/с	0,2
Скорость подъема элеватора (без нагрузки), м/с, не менее	1,6
Расчетная мощность на входном валу подъемного агрегата, кВт	2200
Диаметр отверстия в столе ротора, мм	950
Расчетная мощность привода ротора, кВт, не более	500
Мощность бурового насоса, кВт	1180
Вид привода	ЭР	ДЕ
Площадь подсвечников для размещения свечей диаметром 114 мм, м2	8200
Высота основания (отметка пола буровой), м	10,0
Просвет для установки блока превенторов, м	8,5

Механизм, агрегат	БУ 8000/500ЭР
Лебедка буровая	ЛБУ3000ПМ
Насос буровой	УНБТ-1180А1
Ротор	Р-950
Комплекс механизмов АСП	АСП-ЗМ6
Кронблок	УКБА-7-600
Талевый блок	УТБА-5-500
Крюкоблок	-
Вертлюг	УВ-320МА, УВ-450МА
Вышка	ВУ-45-500А
Привод основных механизмов	Лебедки: электродвигатели ДПЗ 99/85-6КМ2; ротора и буровых насосов: электродвигатели 4ПС450-1000-УХЛ2
Циркуляционная система	ЦС8000ЭР
