Техническая характеристика центраторов
Центраторы типов ЦЦ и ЦЦ-Т (рис. 5.20), а также типа ЦПН используют как в вертикальных так и в наклонно направленных скважинах. Осевая нагрузка, выдерживаемая креплением ограничительного кольца всех центраторов, 12000 Н.

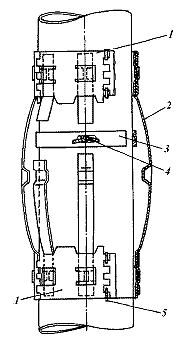

Рис. 5.20. Центратор пружинный типа ЦЦ для обсадных труб: 1 – петля сегментная; 2 – планка пружинная (рессора); 3 – кольцо стопорное; 4 – клин витой (ключ); 5 – ось Центратор типа ЦЦ одевается на обсадную трубу и состоит из сегментной петли 1, пружинных планок (рессор) 2, стопорного кольца 3, ключа 4 и оси 5. Основные параметры пружинных центраторов типов ЦЦ и ЦЦ-Т приведены в табл. 5.12 и 5.13, а типа ЦПН в табл. 5.14.
Таблица 5.12 Технические характеристики пружинных центраторов типа ЦЦ
| Показатель | ЦЦ2-146/216 | ЦЦ2-168/216 | ЦЦ2-245/295 |
| Наружный диаметр, мм | 225-240 | 244-262 | 320-340 |
| Внутренний диаметр, мм | 148-150,5 | 171-173,5 | 248-251 |
| Максимальная радиальная нагрузка, кН (кгс) | 8,0 (815) | 8,0 (815) | 10,5 (1050) |
| Максимальная осевая нагрузка, кН (кгс) | 1,2 (1200) | 1,8 (1800) | 1,8 (1800) |
| Деформация при максимальной радиальной нагрузке, мм, не более | 2 | 2 | 2 |
| Температура хранения, °С | От -50 до + 60 | От -50 до + 60 | От -50 до + 60 |
| Число рессор | 6 | 6 | 8 |
| Масса центратора, кг, не более | 9,2 | 10,5 | 16,0 |
Таблица 5.13 Технические характеристики пружинных центраторов типа ЦЦ-Т
| Показатель | ЦЦ-Т 140 | ЦЦ-Т 146 | ЦЦ-Т 168 | ЦЦ-Т 245 | ЦЦ-Т 324 |
| Наружный диаметр, мм | 270 | 275 | 300 | 370 | 445 |
| Внутренний диаметр, мм | 142 | 148 | 172 | 249 | 329 |
| Диаметр скважины, мм | 216 | 216 | 216 | 295 | 394 |
| Максимальная нагрузка, кН | 12,0 | 12,0 | 12,0 | 13,5 | 18,0 |
| Масса, кг | 8,0 | 8,4 | 9,9 | 14,2 | 18,7 |
Таблица 5.14 Технические характеристики центраторов типа ЦПН
| Показатель | ЦПН-102/140 | ЦПН-114/140 |
| Условный диаметр обсадной колонны, мм | 102 | 114 |
| Максимальный диаметр по кольцам центратора, мм | 113 | 127 |
| Допустимый интервал диаметров скважины, мм | 139-145 | 139-145 |
| Максимальная радиальная нагрузка на центратор, кН (кгс) | 0,32(320) | 0,4(400) |
| Максимальная осевая нагрузка на центратор, кН(кгс) | 1,0 (1000) | 1,0 (1000) |
| Число пружинных планок | 6 | 6 |
| Высота (длина) центратора, мм | 330 | 310 |
| Масса центратора со стопорным кольцом, кг, не более | 2,5 | 2,5 |
