Центраторы спиральные для бурения скважин винтовым забойным двигателем (мод.41)

Центраторы спиральные для бурения скважин винтовым забойным двигателем (мод.41) предназначены для центрирования и улучшения условий долота и забойного двигателя при бурении скважин.

Крепление центраторов к элементам КНБК осуществляется с помощью ключа с размером "зева-S".

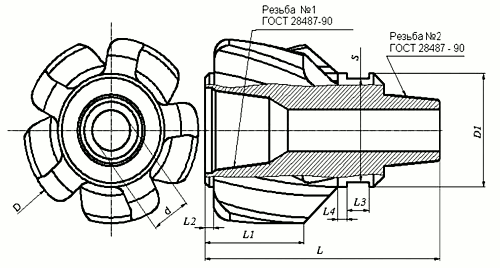

№ п/п	Обозначение изготовителя	D, мм	D1, мм	d, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм	S, мм	Р№1 ГОСТ 28487	Р№2 ГОСТ 28487
1	КЛСВ 222.3СТ - 41	222.3	165	60	420	182	25	51	13	141.3	3-133	3-133
2	КЛСВ 228.6СТ - 41	228.6	165	60	420	182	25	51	13	141.3	3-133	3-133
3	КЛСВ 244.5СТ - 41	244.5	178	85	520	266	38	51	13	141.3	3-147	3-147
4	КЛСВ 250.8СТ- 41	250.8	178	85	520	266	38	51	13	141.3	3-147	3-147
5	КЛСВ 269.9СТ - 41	269.9	178	85	530	266	38	51	13	141.3	3-147	3-147
6	КЛСВ 295.3СТ - 41	295.3	203	85	560	266	38	51	13	193	3-171	3-171
7	КЛСВ 311.1 СТ - 41	311.1	203	85	570	266	38	51	13	193	3-171	3-171
8	КЛСВ 320.0СТ- 41	320.0	203	85	570	266	38	51	13	193	3-171	3-171
9	КЛСВ 349.2СТ - 41	349.2	203	85	580	266	38	51	13	193	3-171	3-171
10	КЛСВ 374.6СТ- 41	374.6	229	85	590	266	38	51	13	217	3-171	3-171
11	КЛСВ 381 .ОСТ- 41	381.0	229	85	600	266	38	51	13	217	3-171	3-171
12	КЛСВ 393.7СТ- 41	393.7	229	85	610	266	38	51	13	217	3-171	3-171
13	КЛСВ 444.5СТ - 41	444.5	241.3	85	640	266	38	51	13	217	3-171	3-171
14	КЛСВ 469.9СТ - 41	469.9	241.3	85	650	269	38	51	13	217	3-171	3-171
15	КЛСВ 490.0СТ- 41	490.0	254	85	690	317	38	51	13	240	3-171	3-171
16	КЛСВ 508.0СТ - 41	508.0	254	85	700	317	38	51	13	240	3-171	3-171
