Одноблочная гидроциклонная установка автономного типа
Одноблочная гидроциклонная установка автономного типа (рис. 10.8) монтируется в буровом здании или в специальном передвижном здании. Установка состоит из винтового насоса 5, блока мультигидроциклонов 3, напорного 4 и сливного 2 коллекторов и шламосборника 1.
Блок мультигидроциклонов включает 4 гидроциклона, соединенных
параллельно. Гидроциклоны имеют по два тангенциальных питающих патрубка.

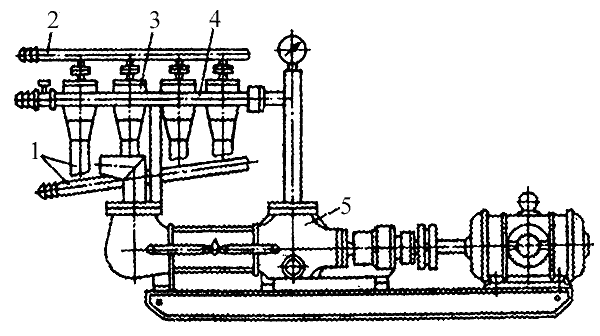

Рис. 10.8. Мультигидроциклонная установка для очистки промывочных жидкостей от шлама («Красноярскгеология»).
Техническая характеристика мультигидродроциклонпой установки («Красноярскгеология»)
| Подача насоса, л/мин | 180—200 |
| Рабочее давление, МПа | 0,3—0,5 |
| Насос (тип) | ВМ 18x30 |
| Электродвигатель: мощность, кВт частота вращения, мин-1 |
4,5 1430 |
| Диаметры отверстий,
мм: пескового сливного питающего |
7 16 7 |
| Допускаемое содержание шлама в жидкости, % | 15 |
| Размер полностью удаляемых частиц, мм | 0,1 |
| Максимальный размер частиц до очистки, мм | 3,0 |
| Длина х ширина х высота, мм | 1600x400x900 |
| Масса, кг | 200 |
Во всех описанных выше гидроциклонных установках используется
классический вариант цилиндро-конического гидроциклона.
