Установка для очистки промывочных растворов ОПР-1
Установка для очистки промывочных растворов ОПР-1 (рис. 10.7) включает монтажный щит 2 и три сменных гидроциклона 5 производительностью 15—25, 25—60 и 60—100 л/мин.

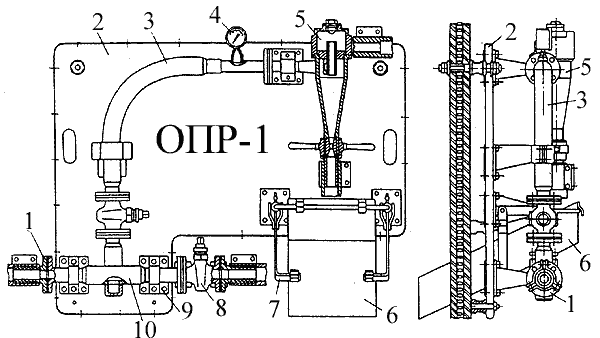

Рис. 10.7. Установка для очистки промывочных растворов
ОПР-1 (ВИТР).
1 — штуцер со шлангом для подвода жидкости от устья скважины; 2
— щит монтажный; 3 — трубопровод; 4 — манометр; 5 — гидроциклоны диаметром 75
(50, 25) мм; 6 — лоток сливной; 7 — тяги; 8 — кран проходной пробковый; 9 —
кронштейн; 10 — коллектор.
При использовании ОПР-1 устье скважины герметизируется и промывочная жидкость, выходящая из скважины, направляется по трубопроводу в гидроциклон, где очищается и отводится в приемную емкость. Жидкость в гидроциклон может подаваться от бурового насоса или от специального насоса с забором жидкости из отстойника.
Техническая характеристика гидроциклонных установок
ОГХ
| ОГХ-8А | ОГХ-8Б | |
| Производительность, л/мин | До 150 | До 300 |
| Наибольшая степень загрязненности глинистого раствора, % | 15 | 15 |
| Наибольший размер частиц, мм | 5 | 5 |
| Рабочее давление в гидроциклоне, кгс/см2 | 2,5—3,5 | - |
| Тип насоса | ВН18хЗ0 | ВН-4 |
| Мощность электродвигателя установки, кВт | 3,5 | 4,5 |
| Длина х ширина х высота, мм | 1435x850x1450 | 1670x420x1425 |
| Масса, кг | 295 | 280 |
Техническая характеристика гидроциклонной установки
ОПР-1
|
Гидроциклонный блок: |
|
50 8;12 |
75 10; 14 |
| Оптимальная подача насоса, л/мин | 15—25 | 25—60 | 60—100 |
| Допустимое содержание шлама в растворе (до чистки), % | Не более 15 | ||
| Максимальная крупность частиц
шлама в растворе, мм: до очистки после очистки |
2,00 Не более 0,05 | ||
| Потеря раствора с песком, % | 0,5-0,65 | ||
| Длина х ширина х высота, мм | 1134 х 328 х 846 | ||
| Масса, кг | 94,5 | ||
| Герметизатор: Наружный диаметр обсадных труб, к которым крепится герметизатор, мм Наружный диаметр ведущей трубы, мм |
| ||
| Давление промывочной жидкости, МПа | 1,0 | ||
| Диаметр х высота, мм | 216х465 | ||
| Масса, кг | 48,1 | ||
