Пневмогидравлическая cхема гидроуправления превенторами
Принципиальная гидравлическая схема гидроуправления превенторами дана на рис. 8.12.

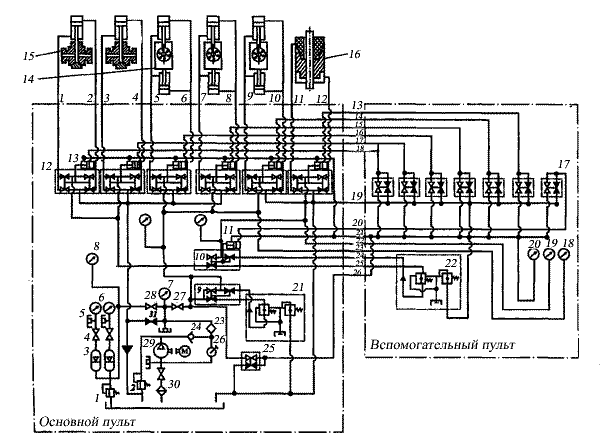

Рис. 8.12. Схема пневмогидравлическая гидроуправления
превенторами и задвижками манифольда:
1, 2 - гидроклапаны предохранительные;
3 - пневмогидроаккумулятор; 4, 31 - вентили; 5 - штуцер; 6, 8, 18, 19, 20 –
манометры; 7 - электроконтактный манометр; 9, 10, 12, 17, 25 - блок кранов; 11,
13 - цилиндры; 14, 16 - превенторы; 15 - задвижка; 21, 22 -
клапаны
редукционные; 23, 30 - фильтры; 24 - клапан обратный;
26, 29 - насосы; 27, 28
- краны запорные.
