Буровой инструмент комплексов КГК

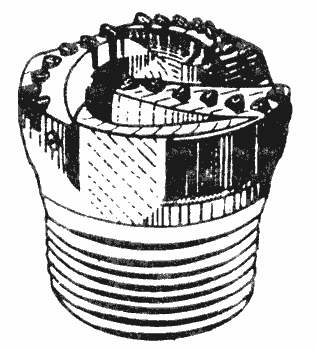

Рис.  7.45.  Коронка со спиральными ребрами.

Поверхность между ребрами имеет коническую форму и способствует смещению разрушенной породы в центральный канал бурильной колонны. Ребра армируются породоразрушающими элементами различной формы: круглыми, шестигранными или квадратными. Коронки предназначены для бурения мягких пород с незначительным содержанием твердых пропластков. Торцевая поверхность ребер имеет коническую форму для предотвращения заклинивания обломков породы, а на наружной поверхности имеются пазы.

Важным элементом коронки является наличие на внутреннем уступе тороидальной канавки, способствующей в сочетании с внутренним патрубком керноприемной трубы переходу нисходящего потока очистного агента в восходящий. При отсутствии такой канавки в процессе бурения резко возрастают потери очистного агента.

Производственными организациями (ПГО «Восток-геология», КазИМС и др.) изготавливаются коронки, отличающиеся степенью насыщения твердым сплавом и его формой, а также размещением вооружения на режущих ребрах.

Для бурения скважин, по диаметру значительно (в 1,5—2 раза) превышающих диаметр бурильной колонны, используются коронки, общий вид которых показан на рис. 7.46. Коронка состоит из корпуса и лопастей, соединенных в центральной части кольцевой вставкой с внутренним диаметром, соответствующим номинальному диаметру керна. Лопасти коронок армируются твердосплавными элементами круглой формы. Конструкция лопастей способствует перемещению керношламового материала в полость шламоприемного конуса керноприемной трубы.

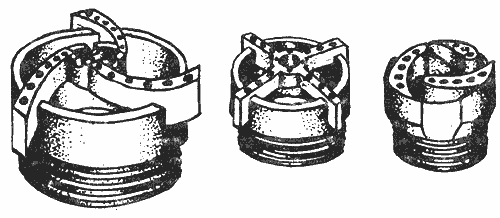

Рис. 7.46. Коронки для бурения скважин большого диаметра.

Конструкция алмазных коронок для бурения с гидротранспортом керна практически не нашла применения из-за недостаточной стойкости. Предлагаемые промышленностью алмазные коронки типа В-06 и В-09 уступают твердосплавным по скорости проходки в рыхлых отложениях и незначительно превышают их показатели в крепких породах.

Для отбора проб крепких пород комплексы КГК комплектуются специальными снарядами, позволяющими использовать стандартные алмазные коронки для колонкового бурения.
