Изыскания для линейных сооружений



Полевое трассирование

Полевое трассирование начинают с рекогносцировки, при котором изучают состояние геодезической основы и полосы трассы. Затем переносят камеральный проект в натуру. В первую очередь методом полярных координат, линейных засечек и т. п. определяют и закрепляют на местности углы поворота трассы, используя для этого плановые геодезические сети и твердые контуры, имеющиеся на карте и местности вблизи углов поворота.

Следующий этап провешивание прямолинейных участков между углами поворота трассы (вехи устанавливают через 100-150 м) и детальное обследование, в результате которого учитывают все особенности местности, по которой будет проходить дорога, и находят оптимальный вариант трассы.

Следует обратить внимание на долговременное закрепление углов поворота, чтобы они сохранились до начала строительства, кроме того, долговременными знаками закрепляют ряд других точек, таких как примыкание к существующим дорогам, места перехода через препятствие и др. На каждую закрепленную точку составляют абрис с указанием ее положения относительно долговременных местных предметов.

Следующий этапизмерение углов поворота трассы и расстояния между их вершинами. Углы поворота трассы Ө, Ө' (рис. 1.29) — горизонтальные углы между старыми и новыми направлениями трассы. Ө — правый, а Ө'— левый углы поворота, индексом i обозначают номер вершины на рисунке 1.29, а

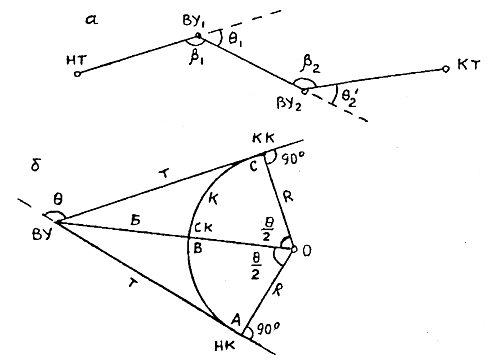

Рис. 1.29. Схема трассы линейного сооружения (о) и главные точки и элементы кривой (б)

Углы β12 измеряют так же, как и в теодолитном ходе, средняя квадратическая ошибка измерения угла не должна превышать 0,5'.

Расстояния между вершинами трассы измеряют стальной мерной лентой или дальномером с относительной ошибкой 1:2000. Поправки за наклон линии вводят при углах наклона v > 2°. Трассу с измеренными расстояниями и углами и привязанную к пунктам геодезической основы называют магистралью, ее можно рассматривать как теодолитный ход, позволяющий определять дирекционные углы и координаты вершин.

При измерении сторон от начала магистрали откладывают отрезки длиной 100 м горизонтального проложения, концы отрезков закрепляют пикетами (колышек длиной 15-25 см забивают вровень с землей, рядом забивают сторожок длиной 40-50 см, выступающий над землей на 15-20 см, на сторожке подписывают номер пикетной точки, например ПК 15, это соответствует расстоянию 1500 м от начала магистрали).

Кроме пикетных точек на магистрали отмечают характерные точки рельефа, контуров и вершин углов поворота трассы, называемые плюсовыми, их положение определяют от ближайших предыдущих пикетов, например, точка ПК 15 + 17,0 расположена на расстоянии 17,0 м по магистрали от ПК 15. При Углах наклона v > 2° к отложенному расстоянию D прибавляют поправку

На поворотах трассы между прямолинейными участками разбивают сопрягающие кривые, чаще всего дуги окружностей. Радиус закругления зависит категории дороги. Имеется пять категорий автомобильных дорог, радиусы закруглений для которых равны 1000, 600,400, 250,125 м соответственно.

На рис. 1.29, б дуга окружности ABC с центром в точке 0 и радиусом R вписана в угол поворота трассы. Кривые и прямые касаются в точке A - начале кривой (НК) и в точке С — конце кривой (КК). Биссектриса ОВ угля пересекает кривую в точке В — середине кривой (СК). Точки НК, СК, КК называют главными точками круговой кривой. Расстояние от вершины угла до точки касания называют тангенсом (Т), расстояние ABC между точками кася ния по кривой называют длиной кривой (К) и расстояние от вершины углами середины кривой называют биссектрисой (Б); разность Δ = 2Т - К называют домером (D). Значения Т, К, Б, D называют главными элементами (параметрами) кривой, их значения зависят от радиуса R и угла поворота Ө. На рисунке 1.29,б

              ( 1.21)

Пикетажное наименование главных точек кривой вычисляют по формулам контроль:

ПК(НК) = ПК (ВУ) - Т;             (1.22)
ПК (КК) = ПК (НК) + К;
ПК (СК) = ПК (НК) + К/2

контроль:

ПК (КК) = ПК(ВУ) + Т - Д;
ПК (СК) = ПК(КК) - К/2

Вычисление пикетажных наименований главных точек кривой выполняет до сантиметров.

На местности при малых значениях тангенса для нахождения НК и КК от вершины угла по обе стороны по трассе откладывают тангенс кривой Т. СК находят, отложив от вершины угла по его биссектрисе величину Б. При больших тангенсах НК и КК находят, отложив от ближайших к ним пикетов расстояния, равные разностям пикетажа выносимой в натуру точки и ближайшего пикета. Например, если ПК(НК) = 7 + 24,17, то от ПК7 откладывают по трассе 24,17 м и получают положение НК.

Отложив от ВУ значение Г, получают КК. Зная пикетажное наименование ПК(КК), вычисленное по второй и четвертой формулам (1.22), положение следующего пикета находят, отложив от КК разность пикетажного наименования следующего пикета и ПК(КК). Например, ПК(КК) = 9 + 37,42 м. ПК10 получают, отложив от КК отрезок d'= 100,00 - 37,42 м = 62,58 м.

Для получения сведений о рельефе в поперечном трассе направлении строят поперечные профили длиной 15-30 м. На таких профилях вправо и влево от трассы намечают характерные точки рельефа, а при их отсутствии фиксируют точки через 5-10 м. Поперечные профили должны отражать особенности рельефа в полосе трассы; при углах наклона 10° и больше поперечные профили строят на каждом пикете и плюсовых точках. Все сведения о пикетаже отражают в пикетажном журнале.

На участках со сложными геологическими условиями, в местах перехода через препятствие, на площадках под строительство придорожных сооружений и т. п. создают планы в масштабе 1:500, 1:1000.
