Комплекс КГК-500Г
Для бурения гидрогеологических скважин глубиной до 500 м на базе установки 1БА-15В разработан комплекс КГК-500Г (рис. 7.31). Комплекс включает буровую установку, переоборудованную для работы с колонной двойных бурильных труб диаметром 108 мм, два прицепа для перевозки бурового инструмента, которые в процессе бурения используются для проведения спуско-подъемных операций, керноприемное устройство и механизм для свинчивания и развинчивания бурильных труб.
В составе бурового инструмента имеются твердосплавные коронки диаметром 121—192 мм, лопастные долота диаметром 220—320 мм, снаряды для бурения скважин шарошечными долотами и бурильными головками диаметром 212 мм. Для прокачек скважины в сочетании с двойной колонной используется водоструйный насос.

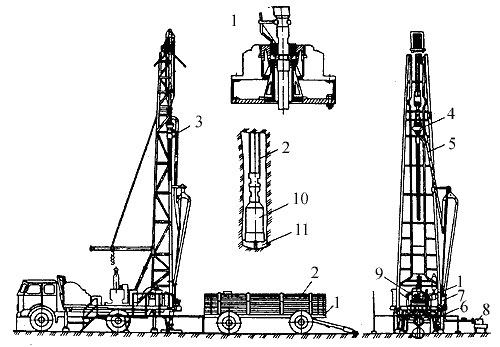

Рис. 7.31.
Комплекс технических средств КГК-500Г.
1 — прицеп для бурильных труб; 2 —
двойные бурильные трубы ТБДС-108; 3 — нагнетательный рукав; 4 — промывочный
сальник; 5,6 — керноотводящий рукав; 7 — вентиль; 8 — керноприемное устройство;
9 — механизм свинчивания-развинчивания; 10 — буровые снаряды; 11 — набор
породоразрушающего инструмента
