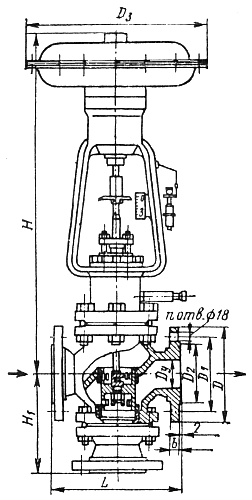

Клапаны смесительные трёхходовые с пневматическим мембранным исполнительным механизмам фланцевые чугунные на рабочее давление рр = 0,6 МПа
Клапаны смесительные трёхходовые с пневматическим мембранным исполнительным механизмам фланцевые чугунные 27ч5нж предназначаются для трубопроводов, транспортирующих воду и другие неагрессивные жидкие среды при температуре до 150° С.
К трубопроводу присоединяются при помощи фланцев на ру = 1,6 МПа по ГОСТ 1235—67. Клапаны устанавливаются на трубопроводе в любом рабочем положении. Служат для смешения двух жидких сред при линейной характеристике смешения, имеют плунжеры с неравновеликими окнами при соотношении площадей δp = 0,174.
По особому заказу могут быть изготовлены с плунжером, имеющим равновеликие окна (δp = 1) или неравновеликие окна с соотношением площадей δp≠0,174. В процессе эксплуатации на клапане допускается перепад давлении до 0,1 МПа. Нормальная эксплуатация клапана обеспечивается при температуре окружающего воздуха от —15 до +50° С. Управление клапанами дистанционное с помощью сжатого воздуха.
Полный ход плунжера происходит при изменении командного давления воздуха от 0,015 до 0,105 МПа. Имеется указатель положения плунжера. Плунжер изготовляется из стали 12X17, а седла — из стали 20X13. Корпус и крышка изготовляются из чугуна, прокладка — из паронита, в качестве набивки сальника используется пропитанный асбест.
Клапаны испытываются на прочность при пробном давлении рпр= 0,9 МПа.
Допускается рабочее давление рр = 0,6 МПа при рабочей температуре среды
tр≤150°С.
