Соединение труб двойной бурильной колонны повышенной надежности и герметичности
На рис. 7.38 приведено соединение внутренних труб двойной бурильной колонны повышенной надежности и герметичности. В этой конструкции разобщение центрального и кольцевого каналов осуществляется V-образными манжетами с установленными в противоположные стороны лепестками, что способствует их сохранению в процессе сборки и разборки колонны при спуско-подъемных операциях.

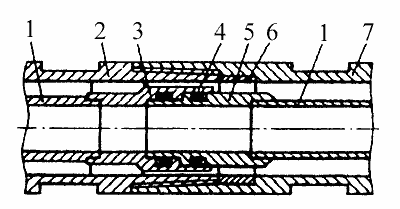

Рис. 7.38. Соединение внутренних труб двойной бурильной
колонны повышенной герметичности.1 — внутренняя труба; 2 — ниппель; 3 — гильза;
4 — манжета; 5 — штуцер; 6 — опорное кольцо; 7 — муфта.
В
табл. 7.41 приведены характеристики двойных бурильных
труб.
Таблица 7.41. Основные размеры бурильных труб
| Параметры | ТБДС-73 | ТБДС-75 | ТБДС-89 | ТБДЛ-89 | ТБДС-108 | ТБДЛ-108 |
| Труба наружная | ||||||
| Наружный диаметр, мм | 73,0 | 75,0 | 89,0 | 90,0 | 108,0 | 110,0 |
| Толщина стенки, мм | 6,0 | 7,0 | 6,0 | 8,0 | 6,0 | 10,0 |
| Материал | Сталь Д | Д16Т | Сталь Д | Д16Т | Сталь Д | Д16Т |
| Труба внутренняя | ||||||
| Наружный диаметр, мм | 48,0 | 48,0 | 60,0 | 60,0 | 75,0 | 75,0 |
| Толщина стенки, мм | 3,0 | 3,0 | 3,0 | 3,0 | 5,0 | 5,0 |
| Материал | Д16Т | Д16Т | Сталь Д | Д16Т | Сталь Д | Д16Т |
| Труба в сборе | ||||||
| Длина, м | 4,0 | 4,0 | 4,0 | 4,0 | 6,0 | 2,0; 4,0; 6,0 |
| Масса 1 м, кг | 12,3 | 6,5 | 15,6 | 9,5 | 18,0 | 14,5 |
