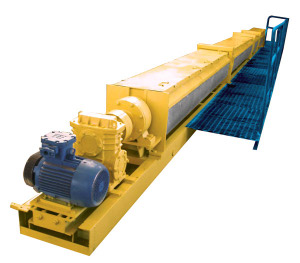

Назначение шнекового конвейера типа КШ
Шнековый конвейер типа КШ предназначен для горизонтального транспортирования твердых сыпучих материалов. Может использоваться для перемещения выбуренной породы при бурении нефтяных и газовых скважин. Для предотвращения смерзания перемещающихся материалов корпус шнекового конвейера оборудован паровой рубашкой, позволяющей эксплуатировать конвейер при отрицательных температурах. Для компенсации температурных расширений в конструкции предусмотрены скользящие опоры. Расстояние между крайними витками в районе промежуточной опоры сведено до минимума, равняется 40 мм. В результате «мертвая зона» в этом месте шнека отсутствует. Наработка опоры до замены не менее 1500 часов.
Наличие единой рамы позволяет транспортировать изделие на трубовозе. Шнековые конвейеры изготавливаются в 2 вариантах: цельные и секционные.
Технические характеристики шнекового конвейера типа КШ
|
Наименование параметров |
Тип исполнения |
|
Пропускная способность, м3/с, не менее |
25 |
| Число оборотов винта, об/мин |
40±5 |
|
Диаметр винта шнека, мм |
400±5 |
|
Толщина винта шнека, мм |
6 |
|
Шаг винта шнека, мм |
340±10 |
|
Установленная мощность электродвигателя, кВТ |
7,5 |
|
Напряжение питания электродвигателя, В |
380 |
| Варианты исполнения длины корпуса
конвейера, м, (кратность 3,6 м без секции 1,7 м) (кратность 3,6 м с секцией 1,7 м) |
|
| Давление пара в паровой рубашке, МПа (кГс/см2), не более | 0,065 (0,65) |
| Температура пара, °С, не более | 140 |
| Наличие теплоизоляции | есть |
