Магнитные ловители МЛ

Магнитные ловители МЛ (рис. 68), могут быть оснащены четырьмя видами воронок:

• воронка короткая;
• воронка удлиненная;
• воронка с ловителем (лепестковым механическим захватом);
• воронка фрезерующая

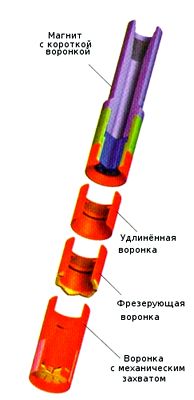

Рис. 68 Магнитный ловитель МЛ

В табл. 37 приведены типоразмеры и характеристики магнитных ловителей МЛ.

Таблица 37

Шифр типоразмера магнитного ловителя	МЛ-82	МЛ-89	МЛ-102	МЛ-114	МЛ-118	МЛ-127	МЛ-135
1. Наружный диаметр, мм	82,6	88,9	101,6	114,3	117,3	127,0	135,0
2. Условная грузоподъемная сила, кг	200	200	200	300	300	400	400
3. Присоединительная резьба	3-66	3-73	3-73	3-76	3-76	3-76	3-88
Шифр типоразмера магнитного ловителя	МЛ-140	МЛ-146	МЛ-152	МЛ-170	МЛ-188	МЛ-198	МЛ-203
1. Наружный диаметр, мм	139,7	146,0	152,4	170,0	177,8	198,0	203,2
2. Условная грузоподъемная сила, кг	400	600	600	600	800	1000	1000
3. Присоединительная резьба	3-88	3-88	3-88	3-133	3-133	3-147	3-147
