Погружные насосы с механическим приводом

Верхний стержень 1 большого диаметра, выполняющий роль утяжелителя, соединен со стальным канатом 2. На нижнем стержне 3, имеющем конусную захватную головку, размещена фигурная втулка 4. Наружная поверхность втулки представляет собой цилиндр с коническим переходом в цилиндр большого диаметра. Нижнему торцу цилиндра большого диаметра придана коническая форма.

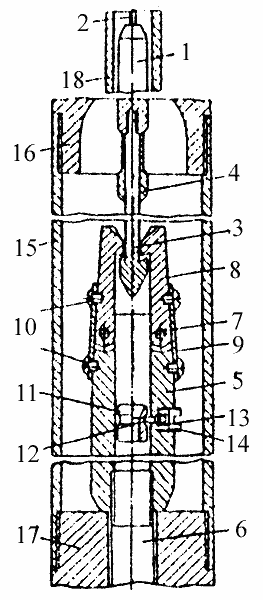

Рис. 7.58. Захватное устройство скважинного оборудования (по Н. Г. Егорову, л. с. 92795S).

Захватный узел состоит из корпуса 5, соединенного с штоком 6 погружного поршневого насоса. В верхней части корпуса 5 на осях 7 установлены захватные защелки 8. Захватные защелки подпружинены пластинчатыми пружинами 9, закрепленными к корпусу и защелкам 8 винтами 10.

Гасящее устройство состоит из кольца 11 с наружной кольцевой проточкой, размещенного в цилиндрической полости корпуса 5 и смонтированного в боковой стенке корпуса фиксирующего устройства, представляющего собой штифт 12 (с круглой головкой и буртиком) и цилиндрическую пружину 13, поджимаемую винтом 14. Трубчатый корпус, внутри которого размещен захватный узел с гасящим устройством, состоит из трубы 15 и соединенных с нею двух переходников: верхнего 16 и нижнего 17.
