Инклинометр многоточечный оперативного контроля МТ-1-40

Структурная схема инклинометра показана на рис. 4.34.

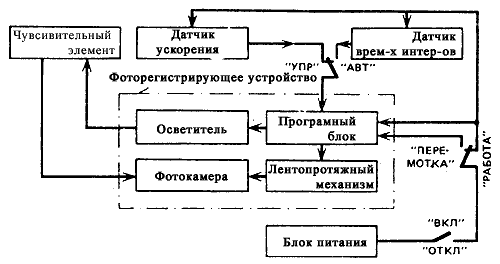

Рис. 4.34. Структурная схема инклинометра МТ-1-40.

В автоматическом режиме фотографирование шкал ЧЭ производится циклично через 2,5 мин, в режиме управления - по команде оператора с поверхности.

Выбор режима работы осуществляется соответствующей установкой переключателя режима работы АВТ-УПР.

В автоматическом режиме инклинометр работает по временной программе, задаваемой датчиком временных интервалов. В этом режиме инклинометр перемещают по скважине, контролируя по секундомеру время прохождения циклов программы. Через промежутки времени, предусмотренные в цикле для успокоения ЧЭ и регистрации их показаний, его останавливают в точке измерения и каждый кадр фотопленки соответствует одному измерению.

В режиме управления фоторегистратор инклинометра срабатывает только в тех точках скважины, где необходимо произвести измерение. В этом режиме датчик ускорений обеспечивает логическую схему телеуправления, в которой фактор «перемещение» является запрещающим, а фактор «остановка» - разрешающим сигналом, т.е. при перемещении инклинометра по скважине автоматический фоторегистратор всегда находится в выключенном состоянии и для его запуска необходимо остановить инклинометр. Для измерения в этом режиме оператор опускает инклинометр в точку измерения и выдерживает его без движения не менее 1 мин.

 За это время происходит успокоение ЧЭ, фотографирование его шкал азимута и зенитного углов и выключение фотоинклинометра. Для последующего измерения необходимо переместить (встряхнуть) инклинометр, а затем его остановить.
