Технические характеристики агрегата электронасосного полупогружного НВ-М
Агрегат электронасосный полупогружной модернизированный НВ-М предназначен для перекачивания из подземных дренажных емкостей нефтепродуктов и смеси воды с нефтепродуктами температурой 213-353 К (от минус 60 до плюс 80 °С), плотностью до 1000 кг/м3, кинематической вязкостью до 70x10-6 м2 с (0,7 Ст), с твердыми включениями размером до 10 мм, максимальная объемная концентрация которых-3%.

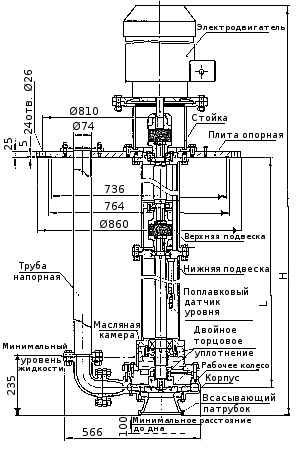

Основные параметры и размеры насосных агрегатов
|
Обозначение агрегата |
Глубина погружения L, мм, не более |
Габаритные размеры мм, не более |
Масса, кг, не более |
Марка электродвигателя | ||
|
длина |
ширина |
высота, Н | ||||
|
НВ-Мв 50/80 |
2500 |
860 |
860 |
3417 |
556 |
А180М2 |
|
3000 |
3917 |
580 | ||||
|
3500 |
4572 |
660 |
А200М2 | |||
|
3700 |
4772 |
675 | ||||
|
4000 |
5072 |
691 | ||||
|
4500 |
5572 |
717 | ||||
|
5000 |
6018 |
774 |
A200L2 | |||
|
5500 |
6518 |
798 | ||||
|
6000 |
7018 |
822 | ||||
|
НВ-Мв-Е 50/80 |
2500 |
3467 |
596 |
ВА180М2 | ||
|
3000 |
3967 |
620 | ||||
|
3500 |
4502 |
715 |
ВА200М2 | |||
|
3700 |
4702 |
730 | ||||
|
4000 |
5002 |
756 | ||||
|
4500 |
5502 |
772 | ||||
|
5000 |
6042 |
830 |
BA200L2 | |||
|
5500 |
6542 |
853 | ||||
|
6000 |
7042 |
877 | ||||
|
НВ-Мн 50/50 |
2500 |
3407 |
497 |
AИP160S2 | ||
|
3000 |
3907 |
522 | ||||
|
3500 |
4367 |
582 |
AИP180S2 | |||
|
3700 |
4567 |
597 | ||||
|
4000 |
4867 |
610 | ||||
|
4500 |
5367 |
636 | ||||
|
5000 |
5917 |
696 |
А180М2 | |||
|
5500 |
6417 |
720 | ||||
|
6000 |
6917 |
744 | ||||
|
НВ-Мн-Е 50/50 |
2500 |
3467 |
537 |
BA160S2 | ||
|
3000 |
3967 |
562 | ||||
|
3500 |
4427 |
622 |
BA180S2 | |||
|
3700 |
4627 |
638 | ||||
|
4000 |
4927 |
650 | ||||
|
4500 |
5427 |
676 | ||||
|
5000 |
5967 |
738 |
ВА180М2 | |||
|
5500 |
6467 |
760 | ||||
|
6000 |
6967 |
784 | ||||
Пример условного обозначения агрегата при заказе
НВ-Мв-50/80-2,5-УХЛ2 ТУ 3631-114-00217389-2007,
НВ-МВ-Е-50/80-4,0-УХЛ2 ТУ 3631-114-00217389-2007,
НВ-Мн-50/50-2,5-УХЛ2 ТУ 3631-114-00217389-2007,
НВ-Мн-Е-50/50-4,0-УХЛ2 ТУ 3631-114-00217389-2007,
где:
НВ - тип насоса - центробежный полупогружной, вертикальный;
М - модернизированный;
в (н) - высоконапорный (низконапорный);
50 - подача, м3/ч;
80 (50) - напор, м;
2,5 (4,0) - глубина погружения, м.
Е - конструктивное исполнение для взрывоопасных производств;
УХЛ - климатическое исполнение агрегата - для эксплуатации в районах умеренного и холодного климата;
2 - категория размещения агрегата при эксплуатации - под навесом или в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе.
