Конструкция керноприемного устройства с перемещаемыми цепным транспортером пеналами
Конструкция керноприемного устройства с перемещаемыми по мере заполнения цепным транспортером пеналами, установленными во вращающемся барабане, приведена на рис. 7.33. Лотки и пеналы выполняются из перфорированного металла и снабжаются при необходимости отбора мелких фракций сетчатой оболочкой.
Используются также полностью сетчатые (на каркасе) пеналы либо короба с откидной стенкой.

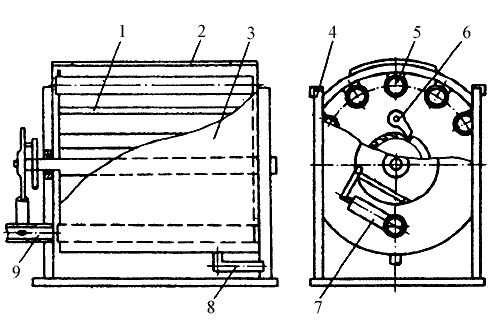

Рис. 7.33. Керноприемное устройство с вращающимся барабаном
типа УКП-1.
1 — револьверный барабан; 2 — крышка; 3 — кожух; 4 — рама; 5 —
керноприемные каналы; 6 — храповой механизм; 7 — гидроцилиндр; 8, 9 —
шламоотводящий и керноподающий патрубки.
Разделение функций обезвоживания и накопления керна позволяет исключить
воздействие рабочей жидкости на пробу после выхода из керноотводящей магистрали.
Кроме того, работа с предварительно обезвоженной керношламовой массой улучшает
условия труда персонала.
