Конструкция керноприемного устройства с продольным транспортером
Конструкция керноприемного устройства с продольным транспортером приведена на рис. 7.34. Он состоит из рамы 1, на которой закреплены два вала 2 со звездочками для пластинчатых цепей 4.

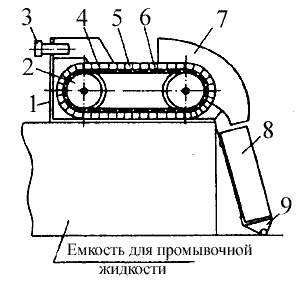

Рис. 7.34. Керноприемное устройство с продольным
транспортером.
Цепи соединены между собой сетчатыми фильтрами б,
образующими непрерывный конвейер, через который осуществляется обезвоживание
керношламового материала. Цепи снабжены эластичными пластинами 5,
предотвращающими разбрасывание обезвоженной породы. Поток с керношламовым
материалом подается на конвейер через патрубок 3 и перемещается к направляющему
кожуху 7, через который ссыпается в ячейки кернового ящика 8. После заполнения
ячейки ящик смещается с помощью винтового механизма 9 для заполнения следующей
секции. Продольный транспортер может быть выполнен поворотным для направления
породы поочередно в различные накопители или на сброс.
